旋启式止回阀

止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0-80℃。可安装于水泵出水口处，以防止倒流及水锤对泵损害。

所属分类：

化工行业

图片名称

咨询热线：

022-25282562

联系我们

旋启式止回阀

产品特点

  1. 产品结构合理，密封可靠，性能优良，造型美观。
  2. 产品可根据不同的工况选择软质密封或者硬质密封，密封面堆焊Co基硬质合金，耐磨，耐蚀抗擦伤性能更好，使用寿命长。
  3. 开启压力小，阀瓣在很小的压差下就能完全打开。
  4. 内装式的销轴结构，减小外泄漏点，使用可靠。
  5. 中腔采用自紧式密封结构，密封性能随压力升高而增强，保证了密封性能。
  6. 零件材质及法律，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

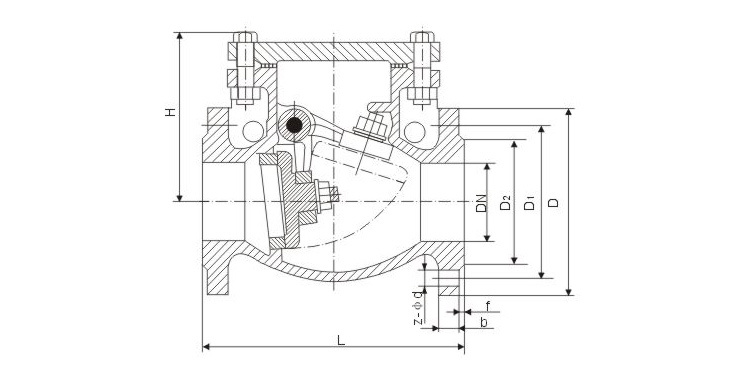

设计图纸

性能规范

公称压力PN(MPa)

1.6

2.5

4.0

试验压力（MPa）

壳体硬度试验

2.4

3.75

6.0

密封试验（液）

1.76

2.75

4.4

密封试验（气）

0.5~0.7

适用介质

水、蒸汽、油品

硝酸类

油

适用温度℃

≤425

≤100

≤550

主要零部件材料

产品类型

零件名称

阀体、阀盖

阀瓣、阀座

垫片

紧固件

H44H(C型)

Y

WCB或25

H: 25+铬不锈钢

Y: 25+硬质合金

不锈钢带柔性石墨钢带石棉饶式垫片缠绕垫片

优质碳钢

H44Y (I型)

铬钼钢

铬钼钢 + 硬质合金

合金钢

H44W (P型)

铬镍钛、铬镍钼钛不锈钢

不锈钢

H44W (R型)

主要尺寸表

PN(MPa)

DN(mm)

L

H

D

D1

D2

D6

b

f

f2

Z-φd

1.6

50

230

135

160

125

100

-

16

3

-

4-φ18

65

290

142

180

145

120

-

18

3

-

4-φ18

80

310

165

195

160

135

-

20

3

-

8-φ18

100

350

180

215

180

155

-

20

3

-

8-φ18

125

400

210

245

210

185

-

22

3

-

8-φ18

150

480

233

280

240

210

-

24

3

-

8-φ23

200

550

304

335

295

265

-

26

3

-

12-φ23

250

650

348

405

355

320

-

30

3

-

12-φ25

300

750

390

460

410

375

-

30

4

-

12-φ25

350

850

430

520

470

435

-

34

4

-

16-φ25

400

950

468

580

525

485

-

36

4

-

16-φ30

450

1050

490

640

585

545

-

40

4

-

20-φ30

500

1150

525

705

650

608

-

44

4

-

20-φ34

600

1350

610

840

770

718

-

48

4

-

20-φ41

700

1450

670

910

840

788

-

50

4

-

24-φ41

800

1650

730

1020

950

898

-

52

4

-

24-φ41

900

1950

795

1120

1050

998

-

54

4

-

28-φ41

2.5

50

230

160

160

125

100

-

20

3

-

4-φ18

65

290

175

180

145

120

-

22

3

-

8-φ18

80

310

185

195

160

135

-

22

3

-

8-φ18

100

350

220

230

190

160

-

24

3

-

8-φ23

125

400

248

270

220

188

-

28

3

-

8-φ25

150

480

270

300

250

218

-

30

3

-

8-φ25

200

550

350

360

310

278

-

34

3

-

12-φ25

250

650

410

425

370

332

-

36

3

-

12-φ30

300

750

430

485

430

390

-

40

4

-

16-φ30

350

850

518

550

490

448

-

44

4

-

16-φ34

400

950

560

610

550

505

-

48

4

-

20-φ34

500

1150

618

730

660

610

-

52

4

-

20-φ41

600

1350

640

840

770

718

-

56

4

-

20-φ41

700

1450

695

955

875

815
