铸钢明杆闸阀

全不锈钢闸阀 GV200LK541WRL16，材质: 316L,所有用金属钢材料浇铸成铸件加工的闸阀统称铸钢闸阀。与铸钢闸阀相对应的还铸铁闸阀、锻钢闸阀，可锻铸铁闸阀。铸钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52′ 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

所属分类：

化工行业

咨询热线：

022-25282562

联系我们

铸钢明杆闸阀

产品特点

流体阻力小 , 密封面受介质的忡刷和侵蚀小。开闭较省力。介质流向不受限制 , 不扰流、不降低压力。结构简单 , 结构长度短，制造工艺性好，耐高温耐高压可选材料多，适用范围广。

产品参数

适用温度	≤425℃
适用介质	水、油品、蒸汽、酸性介质等
主要零部件	阀体、阀盖、支架、阀瓣、阀杆、阀座
主要材料	碳钢、不锈钢

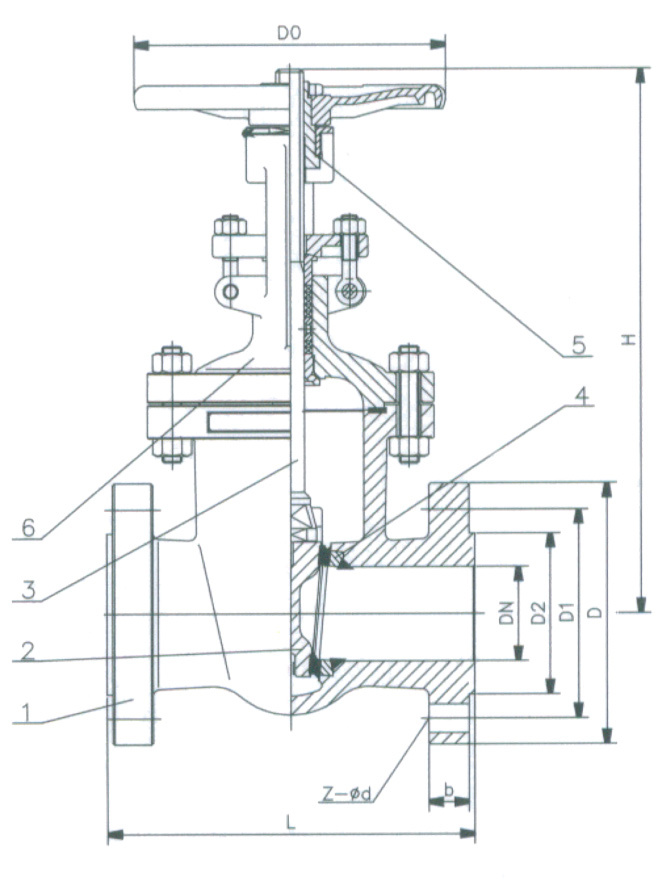

主要尺寸和重量

公称压力	公称通径	尺寸								重量(kg)
公称压力	公称通径	L	D	D1	D2	b-f	n-φd	H	Do	重量(kg)
1.6	15	130	95	65	45	16-2	4-φ14	170	120	5
	20	150	105	75	55	16-2	4-φ14	190	140	6.5
	25	160	115	85	65	16-2	4-φ14	205	160	9
	32	180	135	100	78	18-2	4-φ18	270	180	12
	40	200	145	110	85	18-3	4-φ18	310	200	26.5
	50	250	160	125	100	18-3	4-φ18	358	240	29
	65	265	180	145	120	18-3	4-φ18	373	240	33
	80	280	195	160	135	20-3	8-φ18	435	280	45
	100	300	215	180	155	20-3	8-φ18	500	300	63
	125	325	245	210	185	22-3	8-φ18	614	320	108
	150	350	280	240	210	24-3	8-φ23	674	360	134
	200	400	335	295	265	26-3	12-φ23	818	400	192
	250	450	405	355	320	30-3	12-φ25	969	450	273
	300	500	460	410	375	30-4	12-φ25	1145	560	379
	350	550	520	470	435	34-4	16-φ25	1280	640	590
	400	600	580	525	485	36-4	16-φ30	1452	640	850
	450	650	640	585	545	40-4	20-φ30	1541	720	907
	500	700	705	650	608	44-4	20-φ34	1676	720	958
	600	800	840	770	718	48-5	20-φ41	1874	800	1112
2.5	15	130	95	65	45	16-2	4-φ14	170	-	5.5
	20	150	105	75	55	16-2	4-φ14	190	-	7
	25	160	115	85	65	16-2	4-φ14	205	-	11
	32	180	135	100	78	18-2	4-φ18	270	-	14
	40	200	145	110	85	18-3	4-φ18	310	-	30
	50	250	160	125	100	20-3	4-φ18	358	-	34
	65	265	180	145	120	22-3	8-φ18	373	-	36
	80	280	195	160	135	22-3	8-φ18	435	-	50
	100	300	230	190	160	24-3	8-φ23	500	-	69
	125	325	270	220	188	28-3	8-φ25	614	-	116
	150	350	300	250	218	30-3	8-φ25	674	-	141
	200	400	360	310	278	34-3	12-φ25	818	-	192
	250	450	425	370	332	36-3	12-φ30	969	-	207
	300	500	485	430	390	40-4	16-φ30	1145	-	400
	350	550	550	490	448	44-4	16-φ34	1280	-	631
	400	600	610	550	505	48-4	16-φ34	1452	-	900
	450	650	660	600	555	50-4	20-φ34	1541	-	1013
	500	700	730	660	610	52-4	20-φ41	1676	-	1166
	600	800	840	770	718
