活塞式多功能水泵控制阀
DS101/201X活塞式多功能水泵控制阀是安装在大口径给水管网系统的水泵出口处、防止介质倒流、水锤及水击现在的智能阀门。该阀兼具电动阀、逆水阀和水锤消除器三种功能。可有效的提高供水系统的安全可靠性。双腔室、双阀瓣结构可是阀门在停泵后迅速关闭90%（防止回流介质导致水泵反转），在慢慢关闭其余10%（消除破坏性水锤）活塞式阀门性能可靠、强度高、动作平稳，防止开泵水锤的停泵水锤的情况。只需操作水泵电机启闭按钮、阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。
所属分类：
给排水系统
消防系统
水资源利用
水利工程系统
海水淡化
市政建筑
咨询热线：
活塞式多功能水泵控制阀

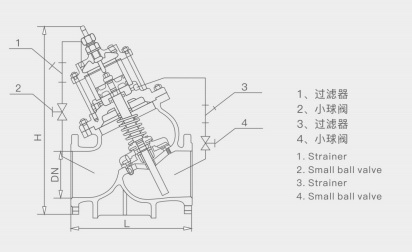

活塞式多功能水泵控制阀图纸

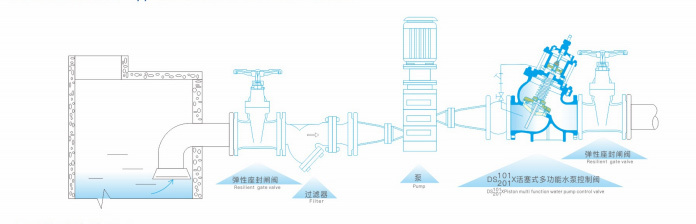

典型安装示意图
主要外形连接尺寸
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|||
L |
PN1.0MPa |
240 |
300 |
310 |
320 |
390 |
460 |
540 |
610 |
700 |
800 |
980 |
1050 |
1100 |
1300 |
1520 |
1750 |
1800 |
2000 |
2350 |
||
PN1.6MPa |
240 |
300 |
310 |
320 |
390 |
460 |
540 |
640 |
800 |
800 |
980 |
1050 |
1140 |
1350 |
1550 |
1750 |
1850 |
2050 |
2400 |
|||
PN2.5MPa |
250 |
300 |
310 |
350 |
410 |
470 |
560 |
670 |
800 |
820 |
1000 |
1060 |
1140 |
1350 |
1550 |
1750 |
1900 |
- |
- |
|||
PN4.0MPa |
265 |
340 |
340 |
370 |
420 |
470 |
560 |
670 |
860 |
940 |
1020 |
1100 |
1180 |
- |
- |
- |
- |
- |
- |
|||
H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
651 |
1188 |
1218 |
1600 |
1800 |
2000 |
2300 |
2600 |
1700 |
2860 |
|||
