隔膜式多功能水泵控制阀
JD745X隔膜式多功能水泵控制阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆水阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需要操作水泵电击启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。隔膜式适用于DN600mm口径以下的阀门。
所属分类：
给排水系统
消防系统
水资源利用
水利工程系统
海水淡化
市政建筑
咨询热线：
隔膜式多功能水泵控制阀

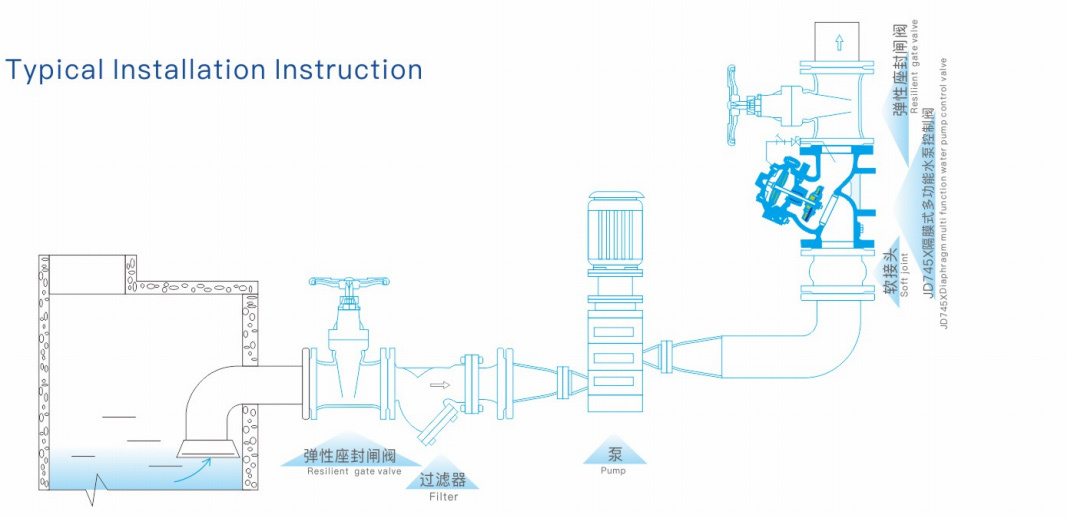

隔膜式多功能水泵控制阀典型安装示意图

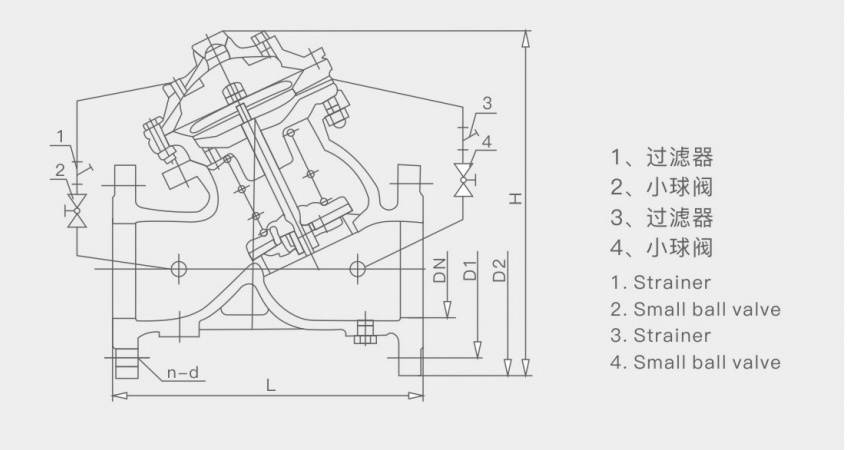

隔膜式多功能水泵控制阀图纸
隔膜式多功能水泵控制阀PN1.0-4.0MPa主要外形连接尺寸
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
PN1.0MPa |
240 |
300 |
310 |
320 |
390 |
460 |
540 |
610 |
700 |
800 |
980 |
1050 |
1100 |
1300 |
1520 |
1750 |
1800 |
2000 |
2350 |
PN1.6MPa |
240 |
300 |
310 |
320 |
390 |
460 |
540 |
640 |
800 |
800 |
980 |
1050 |
1140 |
1350 |
1550 |
1750 |
1850 |
2050 |
2400 |
|
PN2.5MPa |
250 |
300 |
310 |
350 |
410 |
470 |
560 |
670 |
800 |
820 |
1000 |
1060 |
1140 |
1350 |
1550 |
1750 |
1900 |
- |
- |
|
PN4.0MPa |
265 |
340 |
340 |
370 |
420 |
470 |
560 |
670 |
860 |
940 |
1020 |
1100 |
1180 |
- |
- |
- |
- |
- |
- |
|
H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
957 |
1188 |
1218 |
1256 |
1600 |
1800 |
1870 |
1980 |
2300 |
2860 |
|
