角式快开排泥阀
J744X/J644X液压、气动角式快开排泥阀，是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L型皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封，无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。
所属分类：
给排水系统
消防系统
水资源利用
水利工程系统
海水淡化
市政建筑
咨询热线：
角式快开排泥阀
技术参数
公称压力：0.6MPa、1.0MPa
公称通径：80~400mm
最低驱动压力：0.15MPa
适用介质：水、污水
适用温度：0~80℃
法兰标准：GB/T 17241.6、GB/T 9113、EN1092
试验标准：GB/T 13927、API 598

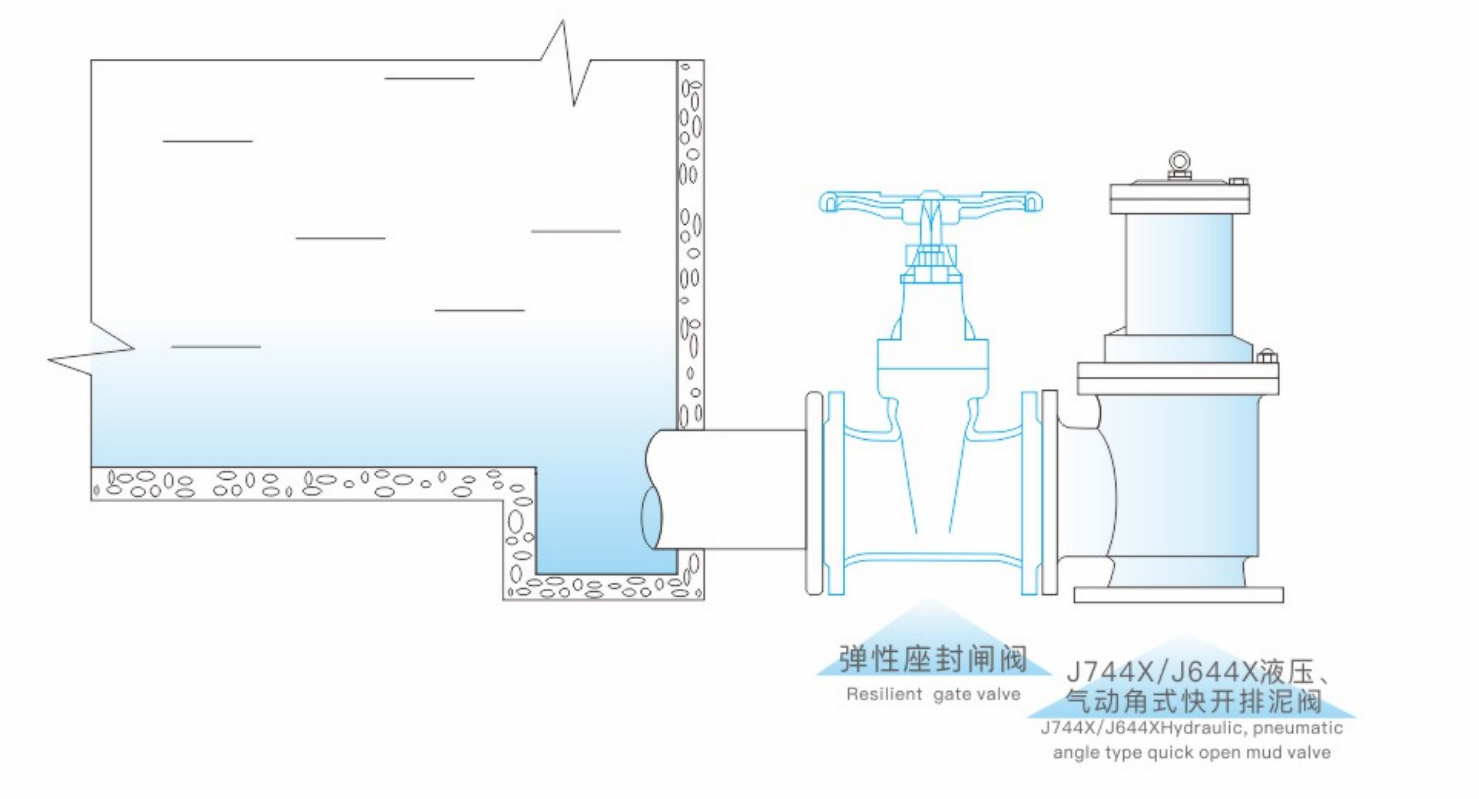

典型安装示意图
角式快开排泥阀主要零件材质
零件名称 |
阀体、阀盖 |
膜片压板、阀盘 |
阀杆 |
膜片 |
材料 |
铸铁、球铁、碳钢 |
球铁、青铜 |
不锈钢 |
尼龙强化橡胶 |

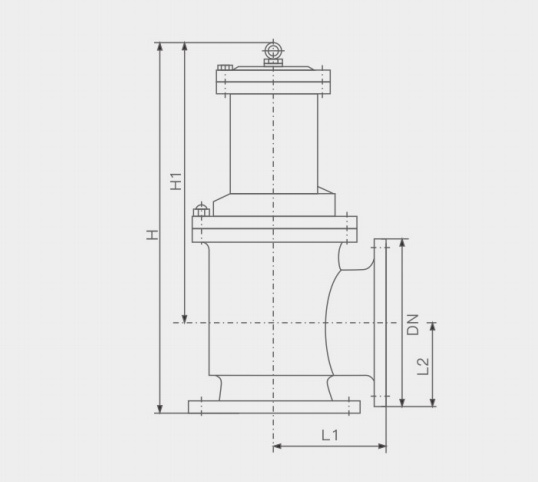

设计图纸
角式快开排泥阀主要外形连接尺寸 单位：mm
DN |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
H |
480 |
500 |
620 |
735 |
805 |
940 |
1100 |
1200 |
L1 |
135 |
145 |
175 |
225 |
260 |
280 |
305 |
340 |
L2 |
125 |
125 |
145 |
185 |
205 |
245 |
270 |
310 |
