焊接式金属硬密封蝶阀
焊接式金属硬密封蝶阀采用三偏心结构，此阀门设计在高温、高压、防火应用中是气泡级密封的理想硬密封蝶阀。由于采用焊接结构，所以阀门与管道平面达到永久的零泄漏，该焊接蝶阀没有法兰，对管道保温包扎带来了很大的方面。
所属分类：
给排水系统
水资源利用
水利工程系统
海水淡化
市政建筑
咨询热线：
焊接式金属硬密封蝶阀
焊接式金属硬密封蝶阀执行标准
设计与制造 |
焊接尺寸 |
结构长度 |
试验与检验 |
GB/T12238 JB/T8527 |
GB/T12224 |
GB/T12221 |
GB/T13927、GB/T26480 |
焊接式金属硬密封蝶阀主要技术参数
公称通径 |
DN(mm) |
50~700 |
||||
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
水、汽、油品、酸类腐蚀性等 |
|||||
适用温度 |
碳钢适用温度：-29℃~425℃ 不锈钢适用温度：-40℃~600℃ |
|||||
焊接式金属硬密封蝶阀主要零件材料
零件名称 |
材料 |
阀体 |
铸钢、不锈钢、铬钼钢、合金钢、双相钢 |
蝶板 |
铸钢、不锈钢、铬钼钢、合金钢、双相钢 |
阀座 |
不锈钢、堆焊司太立等硬质合金 |
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
阀杆 |
20Cr13、1Cr13不锈钢、铬钼钢、特殊材料 |
轴套 |
奥氏体不锈钢、304氮化 |
填料 |
柔性石墨、PTFE |
填料压盖 |
铸钢、不锈钢 |
支架 |
铸钢、不锈钢 |

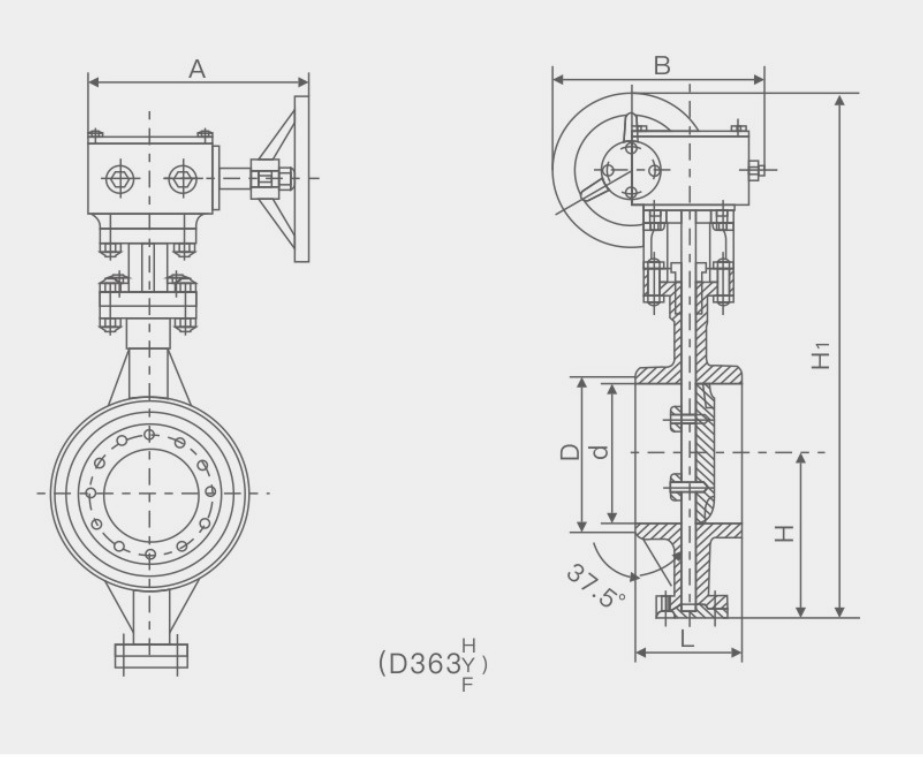

本品设计图纸
主要外形连接尺寸 PN0.6/1.0MPa
公称压力 PN0.6MPa |
公称压力 PN1.0MPa |
|||||||||||||||
DN |
外形尺寸 |
WT(kg) |
外形尺寸 |
WT(kg) |
||||||||||||
mm |
L |
D |
d |
H |
H1 |
A |
B |
L |
D |
d |
H |
H1 |
A |
B |
||
600 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
450 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
465 |
700 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
660 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
680 |
800 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
780 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
810 |
900 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
820 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
860 |
1000 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1460 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1625 |
1200 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1590 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1770 |
1400 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2185 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2425 |
1600 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3210 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3560 |
1800 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4090 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4545 |
2000 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
5610 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
6230 |
焊接式金属硬密封蝶阀PN1.6MPa主要外形连接尺寸
公称压力 PN0.6MPa |
公称压力 PN1.0MPa |
||||||||||||||||
DN |
外形尺寸 |
WT(kg) |
DN |
外形尺寸 |
WT(kg) |
||||||||||||
mm |
L |
D |
d |
H |
H1 |
A |
B |
mm |
L |
D |
d |
H |
H1 |
A |
B |
||
80 |
46 |
90 |
78 |
90 |
356 |
180 |
200 |
27 |
600 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
457 |
100 |
52 |
110 |
96 |
100 |
375 |
180 |
200 |
34 |
700 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
810 |
125 |
56 |
135 |
121 |
113 |
401 |
180 |
200 |
41 |
800 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
1093 |
150 |
56 |
161 |
146 |
130 |
450 |
270 |
280 |
43 |
900 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
1410 |
200 |
60 |
222 |
202 |
205 |
545 |
400 |
425 |
81 |
1000 |
550 |
1028 |
992 |
765 |
2054 |
900 |
750 |
1870 |
250 |
68 |
278 |
254 |
234 |
630 |
400 |
425 |
102 |
1200 |
630 |
1228 |
1192 |
860 |
2259 |
1000 |
925 |
2082 |
300 |
78 |
||||||||||||||||
