防盗硬密封法兰蝶阀

一.适用范围

供，油．水，暖，系统。该阀门具有防盗性能好（三保险），开关轻松、密封效果稳定、使用寿命长等特点。

二.使用方法

防盗阀门安装后，拿附件扳手上端的小六角旋出阀门上盖的小内六角螺丝，移开盖子，中间就是锁芯，如带钥匙锁芯就用钥匙打开，如带密码锁芯，就用事先编好的密码打开

三、密码锁的使用：

1、密码锁由锁芯、四组数字和五个带有起子槽的调节盘、调节板组成，每组数字由0、1、2、3组成，调节盘上有指示箭头，首位调节盘带有英文字母K（也可以通过数字方向的上方来确定首位调节盘）以顺时针方向来确定2、3、4、5位调节盘。

2、开锁时将五个调节盘上的箭头从首位开始顺时针方向依次对准密码号，便可打开锁芯（出厂密码号"0、0、0、0、0"）。

3、防盗锁芯锁死时与开锁方式一样对好密码号将锁芯放入阀座内，务必将密码号拨乱，才确认锁芯锁好。

四、密码锁编制：

1、防盗锁的密码号根据用户易记的0-3的四位数字编排。

2、编制方法为：将锁芯取出，锁芯下方有五个密码调节板，把调节板的锁紧螺母松掉，将四个调节盘的箭头对准你所确定的密码号，如0、1、2、3、4为选定的密码号，首位调节盘箭头对准"0"，按顺时针方向密码调节盘箭头分别对准1、2、3、4，这时将五个密码调节板的缺面分别对向锁芯的外圆，密码调节板不超出锁芯外圈线，然后将弹簧和锁紧螺母装好并紧死，这样就完成了密码号的

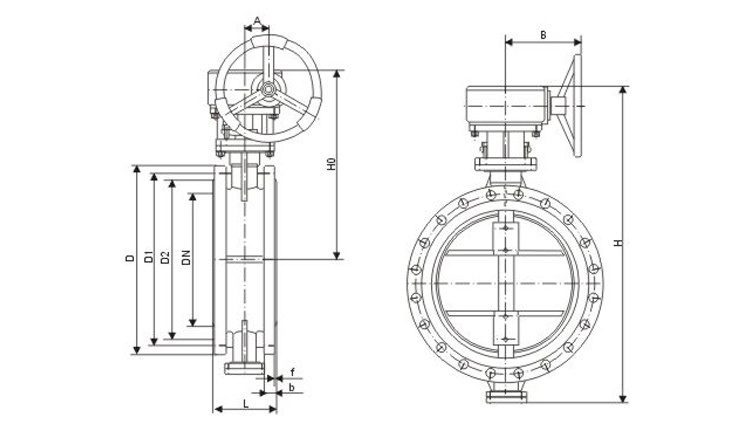

主要尺寸表和重量

PN(MPa)	DN(mm)	L	D	D1	D2	Z-φd	b	f	H	H0	A	B	kg
1.0	150	140	285	240	211	8-22	24	2	385	230	66	150	48
	200	152	340	295	266	8-22	24	2	471	297	85	170	92
	250	165	395	350	319	12-22	26	2	533	327	85	170	116
	300	178	445	400	370	12-22	26	2	606	364	106	205	151
	350	190	505	460	429	16-22	26	2	694	404	106	205	186
	400	216	565	515	480	16-26	26	2	757	444	130	240	216
	450	222	615	565	530	20-26	28	2	814	472	155	240	276
	500	229	670	620	582	20-26	28	2	902	522	169	306	350
	600	267	780	725	582	20-30	30	5	1048	590	198	324	553
	700	292	895	840	794	24-30	30	5	1277	810	220	335	814
	800	318	1015	950	901	24-33	32	5	1385	844	241	356	965
	900	330	1115	1050	1001	28-33	34	5	1490	890	241	356	1023
	1000	410	1230	1160	1112	28-36	34	5	1985	1228	241	356	1906
	1200	470	1455	1380	1328	32-39	38	5	2191	1340	35	785	2085
	1400	530	1675	1590	1530	36-42	42	5	2326	1450	35	785	2890
	1600	600	1915	1820	1750	40-48	46	5	2685	1590	35	785	4220
	1800	670	2115	2020	1950	44-48	50	5	2924	1710	60	865	5315
	2000	760	2325	2230	2150	48-48	54	5	3186	1854	60	865	7330
1.6	150	140	285	240	211	8-22	24	2	385	230	66	150	53
	200	152	340	295	266	8-22	24	2	471	297	85	170	96
	250	165	395	350	319	12-22	26	2	533	327	85	170	127
	300	178	445	400	370	12-22	32	2	606	364	106	205	163
	350	190	505	460	429	16-22	34	2	694	404	106	205	204
	400	216	565	515	480	16-26	36	2	757	444	130	240	231
	450	222	615	565	530	20-26	38	2	814	472	155	240	290
	500	229	670	620	582	20-26	42	2	902	522	169	306	368
	600	267	780	725	582	20-30	44	5	1048	590	198	324	552
	700	292	895	840	794	24-30	46	5	1277	810	220	335	985
	800	318	1015	950	901	24-33	48	5	1385	844	241	356	1294
	900	330	1115	1050	1001	28-33	34	5	1490	890	241	356	1678
	1000	410	1230	1160	1112	28-36	38	5	2010	1245	241	356	2230
	1200	470	1455	1380	1328	32-39	42	5	2220	1360	35	785	2465
	1400	530	1675	1590	1530	36-42	44	5	3437	1456	35	785	3412
	1600	600	1915	1820	1750	40-48	46	5	2756	1650	35	785	5130
	1800	670	2115	2020	1950	44-48	48	5	2985	1760	60	865	6920
	2000	760	2325	2230	2150	48-48	50	5	3245	1900	60	865	8652
