涡轮法兰脱硫蝶阀 2507-1.4529
大气污染中，二氧化硫是重要污染物，而二氧化硫污染物60%以上来源于工业烟气的排放。随着我国环境标准的逐步完善和拉高，以及国民对环境意识的提高，我国今后对有工业烟气排放的工程必须进行脱硫处理。烟气脱硫装置中的重要部件之一就是阀门，对于脱硫阀门的要求是既能耐氯化物、氧化物、酸，又能耐苛刻的磨粒磨损和泥浆的磨损腐蚀。正确的选择阀门材料和结构形式，延长阀门的使用寿命是烟气脱硫阀的关键。
始终坚持最好的设计原则，充分考虑了脱硫浆液对阀门的腐蚀和磨损，保证阀板衬里是直接能够接触到浆液的部件，而其他部件不被石灰石（或石灰膏）浆液腐蚀。因此，阀体和阀杆就不需要采用昂贵的合金（2205）材料，从而大大节约了成本。
所属分类：
给排水系统
水资源利用
水利工程系统
海水淡化
市政建筑
咨询热线：
涡轮法兰脱硫蝶阀 2507-1.4529
通风蝶阀D341W产品用途
通风蝶阀是一种非密闭型蝶阀，广泛应用于建材、是有、冶金、矿山、电力等生产行业，适用于介质温度≤425℃，公称压力为0.1MPa的管道上，用以通风调节介质流量之用。
通风蝶阀D341W执行标准
设计与制造 |
法兰连接 |
结构长度 |
试验与检验 |
JB/T8692 |
GB/T9113、JB/T79、HG/T20529、EN1092-1、ASME B16.5/B16.47 |
GB/T12221 |
GB/T13927、JB/T9092 |
通风蝶阀D341W主要技术参数
公称通径 |
DN（mm） |
50~2000 |
|
公称压力 |
PN（mm） |
0.25 |
0.6 |
试验压力（MPa） |
强度试验 |
0.375 |
0.9 |
密封试验 |
0.275 |
0.66 |
|
适用介质 |
煤气、含尘气体、烟道气体 |
||
驱动形式 |
手动、蜗轮传动、气动传动、电动传动 |
||
通风蝶阀D341W主要零件材质
零件名称 |
材料 |
阀板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
蝶板 |
铸钢、合金钢、铬镍钼钛钢等特殊材料 |
密封圈 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
阀杆 |
20Cr13、不锈钢、铬镍钼钛钢20Cr13 |
填料 |
氟塑料、柔性石墨 |
通风蝶阀D341W选用材料和适用温度
材料品种 |
碳素钢 |
低温碳钢 |
合金钢 |
奥氏体不锈钢 |
铬钼钢 |
|
代号 |
WCB |
LCB |
WC6/WC9 |
C5/C12 |
铬Cr-18型304、316 |
12CrMoV |
耐最高温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
耐最低温度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
适用工作温度 |
≤425℃ |
≤345℃ |
≤595℃ |
≤650℃ |
≤600℃ |
≤560℃ |

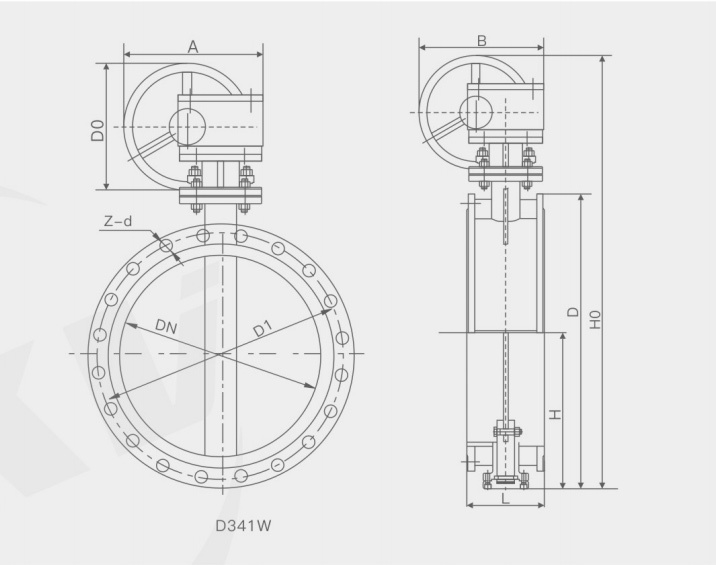

通风蝶阀D341W设计图纸
PN0.25MPa-PN0.6MPa通风蝶阀D341W主要外形连接尺寸
公称通径 |
结构长度标准值 |
外形尺寸（参考值） |
连接尺寸（标准值） |
|||||||||||
0.25MPa |
0.6MPa |
|||||||||||||
毫米mm |
英寸inches |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
Z-d |
D |
D1 |
D2 |
Z-d |
50 |
2 |
108 |
70 |
286 |
125 |
193 |
140 |
110 |
88 |
4-14 |
140 |
110 |
88 |
4-14 |
65 |
2½ |
112 |
80 |
306 |
125 |
193 |
160 |
130 |
108 |
4-14 |
160 |
130 |
108 |
4-14 |
80 |
3 |
114 |
95 |
334 |
125 |
193 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
100 |
4 |
120 |
105 |
354 |
125 |
193 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
125 |
5 |
120 |
120 |
384 |
125 |
193 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
150 |
6 |
120 |
132 |
409 |
125 |
193 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
200 |
8 |
140 |
160 |
593 |
165 |
183 |
320 |
280 |
254 |
8-18 |
320 |
280 |
254 |
8-18 |
250 |
10 |
140 |
187 |
650 |
165 |
283 |
375 |
335 |
309 |
12-18 |
375 |
335 |
309 |
12-18 |
300 |
12 |
170 |
220 |
715 |
165 |
283 |
440 |
395 |
363 |
12-22 |
440 |
395 |
363 |
12-22 |
350 |
14 |
170 |
245 |
814 |
175 |
335 |
490 |
445 |
413 |
12-22 |
490 |
445 |
413 |
12-22 |
400 |
16 |
190 |
270 |
863 |
175 |
334 |
540 |
495 |
463 |
16-22 |
540 |
495 |
463 |
12-22 |
450 |
18 |
190 |
297 |
918 |
175 |
334 |
595 |
550 |
518 |
16-22 |
595 |
550 |
518 |
16-22 |
500 |
20 |
190 |
322 |
1016 |
210 |
425 |
645 |
600 |
568 |
20-22 |
645 |
600 |
568 |
20-22 |
600 |
24 |
210 |
377 |
1128 |
210 |
425 |
755 |
705 |
667 |
20-26 |
755 |
705 |
667 |
20-26 |
700 |
28 |
210 |
430 |
1233 |
210 |
425 |
860 |
810 |
722 |
24-26 |
890 |
810 |
772 |
24-26 |
800 |
32 |
210 |
487 |
1344 |
210 |
425 |
975 |
920 |
878 |
24-30 |
975 |
920 |
878 |
24-30 |
900 |
36 |
250 |
537 |
1560 |
320 |
620 |
1075 |
1020 |
978 |
24-30 |
1075 |
1020 |
978 |
24-30 |
1000 |
40 |
250 |
587 |
1660 |
320 |
620 |
1175 |
1120 |
1078 |
28-30 |
1175 |
1120 |
1078 |
28-30 |
1200 |
48 |
250 |
687 |
1890 |
320 |
620 |
1375 |
1320 |
1280 |
32-30 |
1405 |
1340 |
1295 |
32-33 |
1400 |
56 |
300 |
760 |
2670 |
575 |
714 |
1575 |
1520 |
||||||
