气动单座调节阀

ZJHP精小型气动单座调节阀广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业、城建等领域

所属分类：

化工行业

给排水系统

消防系统

水资源利用

水利工程系统

市政建筑

咨询热线：

气动单座调节阀

产品特点

ZJHP精小型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高度低、重量轻、装较简便，新型阀体结构紧凑、流道通畅，具有大的流量系数，有可靠的动作特征，微小的阀座泄露、精确的流量特性、宽大的可调范围特点。

主要性能规范

调节机构主要技术参数

公称通径（mm）			20				25	40		50	65	80	100	150		200
阀座直径（mm）			10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公称压力（MPa）			0.6 1.6 4.0 6.4
行程mm			10				16	25			40			60
流量特性			直线、等百分比
介质温度℃			-15~200、-40~250（常温型）、230~450（中温型）
法兰尺寸			铸铁法兰尺寸按JB/T78，铸钢法兰尺寸按JB/T79
法兰型式			法兰密封面型按JB/T77，其中铸铁法兰按光滑式，铸钢法兰按凹式
阀体材质	PN(MPa)	0.6,1.6	WCB(ZG230-450)
		4.0,6.4	WCB(ZG230-450)，ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式			普通式（常温型），热片式（中温型）
可调比R			50:1
气源接头			M16*1.5

注：可为用户提供ANSI、API、JIS等国外法兰标准的产品，结构长度也可按用户需要确定。

执行机构主要技术参数

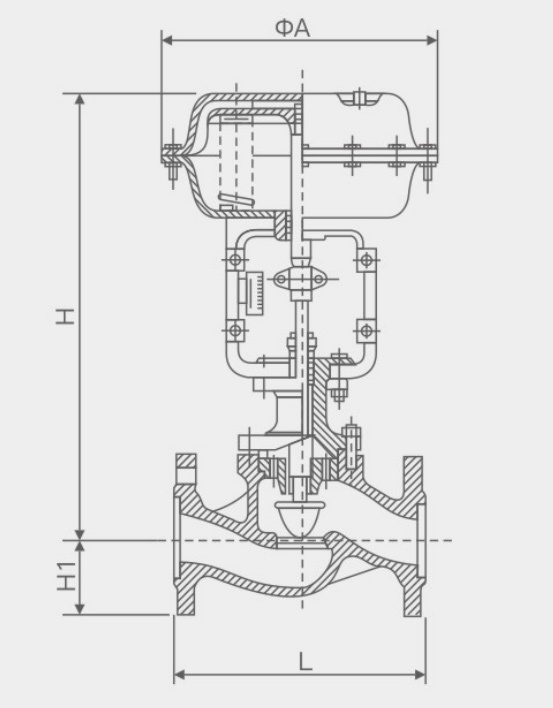

气动单座调节阀图纸

气动单座调节阀主要外形连接尺寸

气动单座调节阀主要零件材质
