电动暗杆楔式闸阀
电动暗杆楔式闸阀技术参数
型号 |
Z945T-10/10Q |
Z945H-10/10Q |
Z945W-10/10Q |
公称压力（PN） |
10 |
10 |
10 |
密封试验（MPa） |
1.1 |
1.1 |
1.1 |
壳体试验（MPa） |
1.5 |
1.5 |
1.5 |
适用温度（≤℃） |
100 |
100 |
100 |
适用介质 |
水 |
水 |
油品 |
主要零件材质
零件名称 |
材料 |
||
Z941T-10/10Q |
Z941H-10/10Q |
Z941W-10/10Q |
|
阀体/阀盖闸板 |
铸铁 |
铸铁 |
铸铁 |
阀杆 |
不锈钢 |
不锈钢 |
不锈钢 |
阀杆螺母 |
铜合金 |
铜合金 |
铜合金 |
密封圈 |
铜合金 |
不锈钢 |
- |
填料 |
柔性石墨 |
||

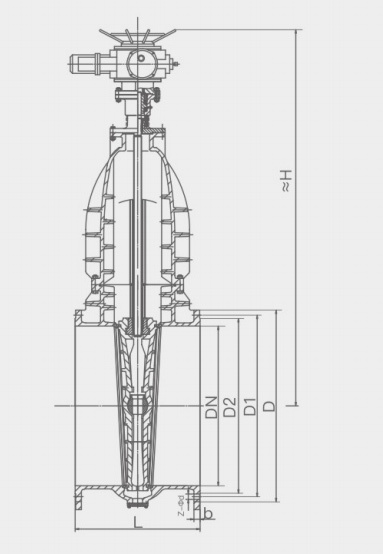

电动暗杆楔式闸阀图纸
主要外形连接尺寸
DN |
L |
D |
D1 |
D2 |
Z-φd |
≈H |
电动装置 |
|
JB |
GB |
|||||||
50 |
180 |
189 |
165 |
125 |
99 |
4-19 |
590 |
Z10-24/36 |
65 |
195 |
190 |
185 |
145 |
117 |
4-19 |
638 |
Z10-24/36 |
80 |
210 |
203 |
200 |
160 |
132 |
8-19 |
715 |
Z10-24/36 |
100 |
230 |
229 |
220 |
180 |
156 |
8-19 |
750 |
Z10-24/36 |
125 |
255 |
254 |
250 |
210 |
184 |
8-19 |
790 |
Z15-24/36 |
150 |
280 |
267 |
285 |
240 |
211 |
8-23 |
830 |
Z15-24/36 |
200 |
330 |
292 |
340 |
295 |
266 |
8-23 |
1010 |
Z20-24/36 |
250 |
380 |
330 |
395 |
350 |
319 |
12-23 |
1094 |
Z20-24/36 |
300 |
420 |
356 |
445 |
400 |
370 |
12-23 |
1280 |
Z30-24/36 |
350 |
450 |
381 |
505 |
460 |
429 |
16-23 |
1362 |
Z30-24/36 |
400 |
480 |
406 |
565 |
515 |
480 |
16-28 |
1536 |
Z45-24/36 |
450 |
510 |
432 |
615 |
565 |
530 |
20-28 |
1600 |
Z60-24/36 |
500 |
540 |
457(700) |
670 |
620 |
582 |
20-28 |
1695 |
Z60-24/36 |
600 |
600 |
508(800) |
780 |
725 |
682 |
20-31 |
1850 |
Z90-28/36 |
700 |
660 |
610 |
895 |
840 |
794 |
24-31 |
2050 |
Z180 |
800 |
720 |
660 |
1015 |
950 |
901 |
24-34 |
2305 |
Z180 |
900 |
780 |
711 |
1115 |
1050 |
1001 |
28-34 |
2610 |
Z250 |
1000 |
840 |
811 |
1230 |
1160 |
1112 |
28-37 |
2770 |
Z350 |
1200 |
960 |
1015 |
1455 |
1380 |
1328 |
32-40 |
3285 |
Z350 |
