夹套保温球阀
夹套保温球阀有良好的保温冷却性，且阀门的通径与管径一致，同时又能降低管路中介质热量损失。该阀主要用于石油、化工、冶金、制造、食品等各类系统中，以输送常温下凝固的高粘度介质。
所属分类：
化工行业
咨询热线：
夹套保温球阀
产品特点
1流体阻力小，其阻力系数与同长度的管段相等；
2结构简单，体积小，重量轻；
3紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，真空系统中也已广泛使用；
4操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离控制；
5维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便；
6在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀；
7适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球旋转90°时，再进、出口处应全部呈现球面，从而截断流动。
产品执行标准
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
GB/T12237 |
GB/T12221 |
GB/T9113、JB/T79、HG/T20592、EN1092 |
JB/T9092、GB/T13927、API598 |
GB/T12224 |
主要零件材质
序号 |
名称 |
材料 |
1 |
夹套 |
25 |
2 |
阀座 |
PTFE |
3 |
阀体 |
WOB |
4 |
密封圈 |
PTFE、对位聚苯 |
5 |
球体 |
不锈钢 |
6 |
阀杆 |
1Cr13 |
7 |
填料 |
柔性石墨 |
8 |
填料压盖 |
WCB |

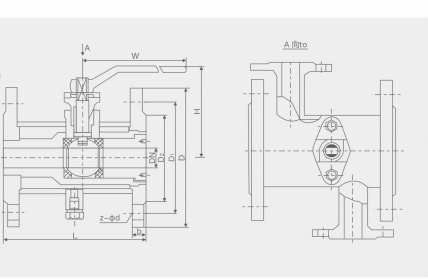

夹套保温球阀图纸
主要外形连接尺寸
PN1.6MPa
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
W |
WT |
15 |
108 |
95 |
6545 |
14 |
14 |
4-φ14 |
95 |
160 |
2.5 |
20 |
117 |
105 |
75 |
55 |
14 |
4-φ14 |
101 |
160 |
3 |
25 |
127 |
115 |
85 |
65 |
14 |
4-φ14 |
106 |
160 |
5 |
32 |
140 |
135 |
100 |
78 |
16 |
4-φ18 |
112 |
230 |
6 |
40 |
165 |
145 |
110 |
85 |
16 |
4-φ18 |
125 |
230 |
7 |
50 |
178 |
160 |
125 |
100 |
16 |
4-φ18 |
135 |
230 |
10 |
65 |
191 |
180 |
145 |
120 |
18 |
4-φ18 |
170 |
400 |
16 |
80 |
203 |
195 |
180 |
155 |
20 |
8-φ18 |
193 |
400 |
19 |
100 |
229 |
215 |
180 |
155 |
20 |
8-φ18 |
265 |
700 |
33 |
125 |
356 |
245 |
210 |
185 |
22 |
8-φ18 |
310 |
700 |
48 |
150 |
394 |
280 |
240 |
210 |
24 |
8-φ18 |
355 |
1100 |
62 |
200 |
457 |
335 |
295 |
265 |
26 |
12-φ23 |
410 |
1500 |
93 |
250 |
533 |
405 |
355 |
320 |
30 |
12-φ25 |
560 |
1500 |
120 |
PN2.5MPa
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
W |
WT |
15 |
140 |
95 |
65 |
45 |
16 |
4-φ14 |
95 |
160 |
3 |
20 |
152 |
105 |
75 |
55 |
16 |
4-φ14 |
101 |
160 |
4 |
25 |
165 |
115 |
85 |
65 |
16 |
4-φ14 |
106 |
160 |
6 |
32 |
178 |
135 |
100 |
78 |
18 |
4-φ18 |
112 |
230 |
7 |
40 |
190 |
145 |
110 |
85 |
18 |
4-φ18 |
125 |
230 |
8 |
50 |
216 |
160 |
125 |
100 |
20 |
4-φ18 |
135 |
230 |
11 |
65 |
241 |
180 |
145 |
120 |
22 |
8-φ18 |
170 |
400 |
18 |
80 |
283 |
195 |
160 |
135 |
22 |
8-φ18 |
193 |
400 |
23 |
100 |
305 |
230 |
190 |
160 |
24 |
8-φ13 |
265 |
700 |
40 |
125 |
381 |
270 |
220 |
188 |
28 |
8-φ5 |
310 |
700 |
70 |
150 |
403 |
300 |
250 |
218 |
30 |
8-φ18 |
355 |
1100 |
102 |
200 |
502 |
360 |
310 |
278 |
34 |
12-φ25 |
140 |
1500 |
150 |
250 |
568 |
425 |
370 |
332 |
36 |
12-φ30 |
560 |
1500 |
182 |
