高平台法兰式球阀
高平台球阀是一种比较新型的的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦、密封不易磨损、启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
所属分类：
化工行业
咨询热线：
高平台法兰式球阀
产品特点
1启闭无摩擦：这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封本质问题。
2上装式结构：对装在管道上的阀门可以直接在线检查维修，能有效减少装置，降低成本。
3单阀座设计：消除了阀门中腔介质因异常升压而影响使用安全的问题
4低扭矩设计：特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭
5契形密封结构：阀门是靠阀杆提供的机械力，将球契压倒阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6：密封面的清洁结构：当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了告诉流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
产品执行标准
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
GB/T12237 |
GB/T12221 JB/T1686 |
GB/T9113、JB/T79、HG/T20592、EN1092 |
JB/T9092、GB/T20591、API598 |
GB/T12224 |
主要零件材质
序号 |
零件名称 |
材质 |
序号 |
；零件名称 |
材质 |
|||
1 |
阀体 |
CF8M |
CF8 |
WOB |
钛 |
12 |
弹簧 |
301 |
2 |
阀盖 |
CF8M |
CF8 |
WOB |
钛 |
13 |
螺母 |
304 |
3 |
球体 |
316 |
304 |
钛 |
14 |
防松盖 |
304 |
|
4 |
阀座 |
PTFE、对位聚苯 |
15 |
螺母 |
304 |
|||
5 |
螺母 |
A193-B8 A193-B7 |
16 |
手柄 |
304 |
|||
6 |
阀杆 |
316 |
304 |
钛 |
17 |
手柄套 |
塑料 |
|
7 |
防静电装置 |
304 |
18 |
限位片 |
304 |
|||
8 |
止推垫片 |
PTFE、柔性石墨 |
19 |
密封垫片 |
PTFE、柔性石墨+不锈钢丝 |
|||
9 |
填料 |
PTFE、柔性石墨 |
20 |
钢管 |
镀锌钢管 |
|||
10 |
过渡垫片 |
增强聚四氟烯、柔性石墨 |
21 |
扳头 |
CF8 |
|||
11 |
填料压环 |
304 |
22 |
定位螺母 |
304 |
|||

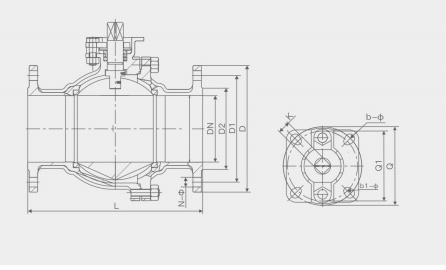

高平台法兰式球阀图纸
主要外形连接尺寸
公称通径 |
L |
D |
D1 |
D2 |
C |
F |
N-φ |
K |
Q |
N–φ |
Q1 |
b1-φ |
|
系列1 |
系列2 |
||||||||||||
15 |
130 |
130 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
9 |
50 |
4-φ7 |
42 |
4-φ6 |
20 |
140 |
130 |
105 |
75 |
54 |
14 |
2 |
4-φ14 |
9 |
50 |
4-φ7 |
42 |
4-φ6 |
25 |
150 |
140 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
11 |
50 |
4-φ7 |
/ |
/ |
32 |
165 |
165 |
135 |
100 |
75 |
16 |
3 |
4-φ18 |
14 |
70 |
4-φ9 |
/ |
/ |
40 |
180 |
165 |
145 |
110 |
83 |
18 |
3 |
4-φ18 |
14 |
70 |
4-φ9 |
/ |
/ |
50 |
200 |
203 |
160 |
125 |
100 |
18 |
3 |
4-φ18 |
14 |
70 |
4-φ9 |
/ |
/ |
65 |
220 |
222 |
180 |
145 |
118 |
20 |
3 |
4-φ18 |
17 |
102 |
4-φ12 |
70 |
4-φ9 |
80 |
250 |
241 |
195 |
160 |
132 |
20 |
3 |
8-φ18 |
17 |
102 |
4-φ12 |
70 |
4-φ9 |
100 |
280 |
305 |
215 |
180 |
153 |
20 |
3 |
8-φ18 |
17 |
102 |
4-φ12 |
70 |
4-φ9 |
125 |
320 |
394 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
22 |
125 |
4-φ14 |
102 |
4-φ12 |
150 |
360 |
394 |
280 |
240 |
210 |
24 |
32 |
8-φ22 |
27 |
140 |
4-18φ |
102 |
4-φ12 |
200 |
400 |
457 |
335 |
295 |
265 |
26 |
3 |
12-φ22 |
36 |
165 |
4-φ22 |
140 |
4-φ18 |
