Q41F46法兰式衬氟球阀
Q41F46法兰式衬氟球阀产品特点
1、流体助力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。
2、开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作。
3、采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。
4、可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。
5、球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。
产品执行标准
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
GB/T12237 |
HG/T3704GB/T12221 |
GB/T9113、EN1092 |
JB/T9092GB/T13927、API598 |
GB/T12224 |
产品性能规范
型号 |
公称压力 |
试验压力Ps(MPa) |
工作温度℃ |
适用介质 |
|
壳体 |
密封 |
||||
Q41F4-10/16 |
1.0 |
1.5 |
1.1 |
-30~180 |
除溶融碱金属、三氟化氯、元素氟外的各种浓度的盐酸、硫酸、氢氟酸、王水、硝酸、有机酸、强碱、强氧化剂等强腐蚀性介质 |
Q41F46-10/16 |
1.6 |
2.4 |
1.5 |
-30~160 |
|
主要零件材质
型号 |
零件名称 |
阀体 |
球阀 |
密封圈 |
填料 |
Q41F4-10/16 |
材料 |
铸钢衬聚四氟乙烯 |
铸钢外包聚四氟乙烯 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
Q41F46-10/16 |
铸钢衬聚全氟乙丙烯 |
铸钢外包聚全氟乙丙烯 |

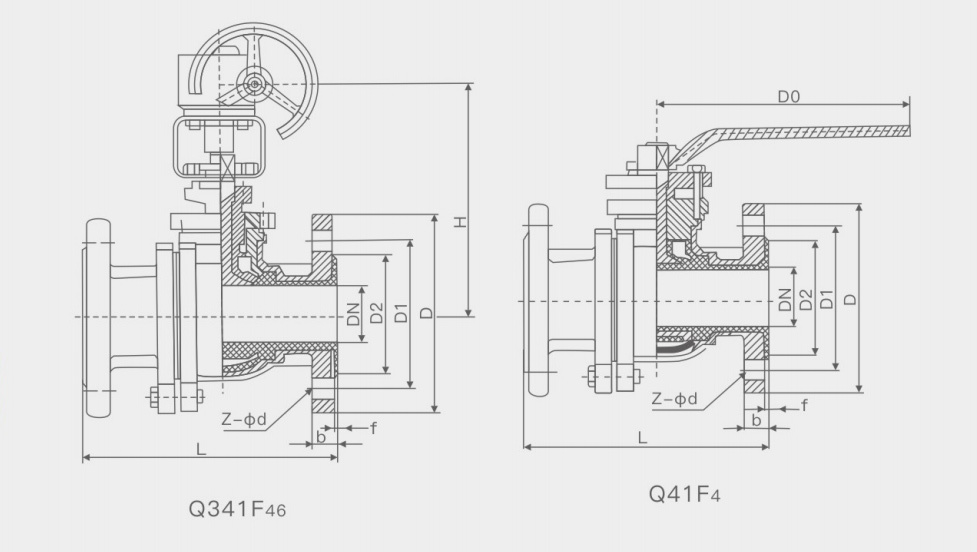

Q41F46法兰式衬氟球阀图纸
Q41F46法兰式衬氟球阀主要外形连接尺寸
公称通径 |
主要尺寸 |
参考值 |
|||||||||
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
F |
b |
Z-φd |
D0 |
H |
重量WT（Kg） |
PN1.0MPa |
|||||||||||
15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
14 |
4-14 |
120 |
80 |
3 |
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-14 |
140 |
90 |
3.9 |
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-14 |
160 |
100 |
4.5 |
32 |
1 1/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-18 |
160 |
110 |
6.5 |
40 |
1 1/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-18 |
200 |
120 |
8 |
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-18 |
250 |
135 |
11 |
65 |
2 1/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-18 |
300 |
145 |
15.5 |
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4/8-18 |
350 |
180 |
19 |
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-18 |
240 |
195 |
26 |
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-18 |
500 |
210 |
44 |
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-23 |
200* |
450 |
70 |
200 |
8 |
457 |
3355 |
295 |
265 |
3 |
26 |
8-23 |
240* |
490 |
110 |
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-23 |
240* |
550 |
220 |
300 |
12 |
610 |
440 |
400 |
368 |
4 |
28 |
12-23 |
320* |
600 |
280 |
350 |
14 |
686 |
500 |
460 |
428 |
4 |
30 |
16-23 |
320* |
675 |
410 |
