产品展示
Q367F 供暖固定球式全焊接球阀

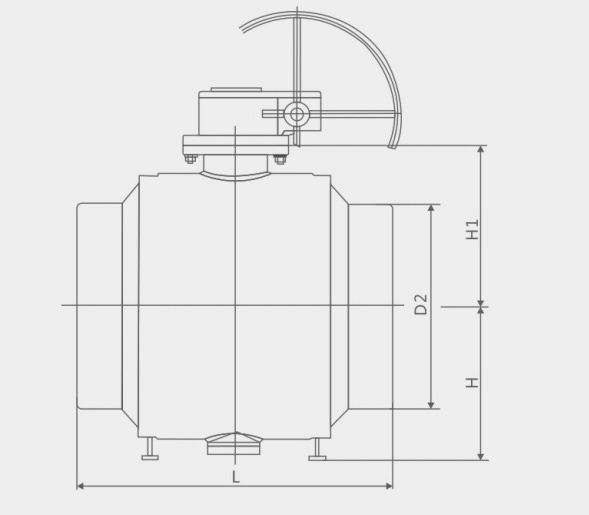

Q367F 供暖固定球式全焊接球阀图纸
Q367F 供暖固定球式全焊接球阀主要外形连接尺寸
DN(mm) |
压力（PN） |
D2 |
L |
H |
H1 |
100 |
16/25 |
150 |
450 |
200 |
200 |
200 |
16/25 |
201 |
650 |
225 |
251 |
250 |
16/25 |
252 |
650 |
293 |
299 |
300 |
16/25 |
303 |
750 |
339 |
349 |
350 |
16/25 |
334 |
850 |
370 |
388 |
400 |
16/25 |
385 |
950 |
410 |
435 |
450 |
16/25 |
436 |
1050 |
492 |
500 |
500 |
16/25 |
487 |
1150 |
562 |
567 |
600 |
16/25 |
589 |
1350 |
640 |
663 |
700 |
16/25 |
684 |
1550 |
650 |
720 |
800 |
16/25 |
779 |
1750 |
775 |
796 |
900 |
16/25 |
874 |
1950 |
896 |
905 |
1000 |
16/25 |
976 |
2150 |
970 |
975 |
1200 |
16/25 |
1166 |
2350 |
1135 |
1133 |
1400 |
16/25 |
1366 |
2850 |
1345 |
1310 |
