刀闸阀

刀闸阀又称刀门闸阀，刀型浆液阀。它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质，闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间，工作压力低，不易堆积杂物，价格较低。

刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。本类阀门在管道中一般应当水平安装。

所属分类：

化工行业

咨询热线：

022-25282562

联系我们

刀闸阀

产品特点

1、该系列规范、阀门适用于污水处理、化学工业、造纸制浆业及矿业洗煤业，对流通介质为液体的悬浮球、浆液等管线中起到截止及开通作用。

2、阀门采用单侧强制密封，不但密封可靠，而且可排除沉积达到密封达到密封要求。阀体可采用铸铁、碳钢、不锈钢及聚四氟乙烯等材料、以满足耐蚀、抗磨等不同要求。

3、此结构长度短、重量轻。安装及维修都很方便。

4、适用温度：-10℃~120℃

5、公称压力（0.25MPa）、0.6MPa、1.0MPa

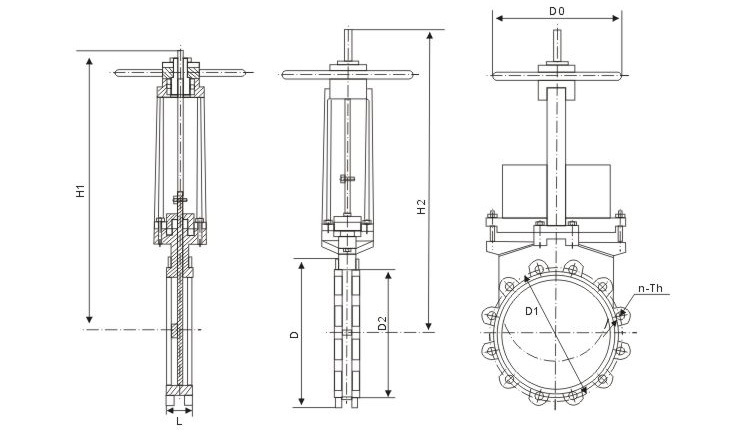

设计图纸

主要尺寸表和重量

PN(MPa)	DN(mm)	L	D	D1	D2	D0	n-Th	d	H1	H2	重量
1.0~1.6	50	48	165	125	99	180	4-M16	18	290	350	10
	65	48	185	145	118	200	4-M16	18	310	375	11
	80	51	200	160	132	220	8-M16	18	350	430	13.5
	100	51	220	180	156	240	8-M16	18	405	505	15.5
	125	57	250	210	184	260	8-M16	18	450	575	23.5
	150	57	285	240	212	280	8-M20	23	510	660	29
	200	70	340	295	266	300	8-M20/12-M20	23	610	810	43/43.5
	250	70	395/405	350/355	319	340	12-M20/12-M24	23/27	765	1015	67.5/68
	300	76	445/460	400/410	370	380	12-M20/12-M24	23/27	820	1120	100.5/101
	350	76	505/520	460/470	430	400	16-M20/16-M24	23/27	970	1320	126/127
	400	89	565/580	515/525	480	450	16-M24/16-M27	27/30	1024	1424	176.2/177
	450	89	615/640	565/585	530/548	530	20-M24/20-M27	27/30	1235	1685	289/290
	500	114	670/715	620/650	582/609	600	20-M24/20-M30	27/33	1286	1786	380/ 382
	600	114	780/840	725/770	682/720	600	20-M27/20-M33	30/36	1486	2086	498.6/500
