刀型闸阀
刀闸阀又称刀型闸阀、刀门闸阀、浆液阀、泥浆阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。
所属分类：
化工行业
咨询热线：
刀型闸阀
特点和用途
1.该系列规范、阀门适用于污水处理、化学工业、造纸浆业及矿业洗煤业，对流通介质为液体的悬浮液、浆液等管线中起到截止及开通作用。
2.阀门采用单侧强制密封，不但密封可靠，而且可排除沉积达到密封要求。阀体可采用铸铁、碳钢、不锈钢及聚四氟乙烯等材料、以满足耐蚀、抗磨等不同要求。
3.此结构长度短、重量轻。安装及维修都很方便。
4.适用温度：-10℃~120℃
5.公称压力(0.25MPa)、0.3MPa、1.0MPa

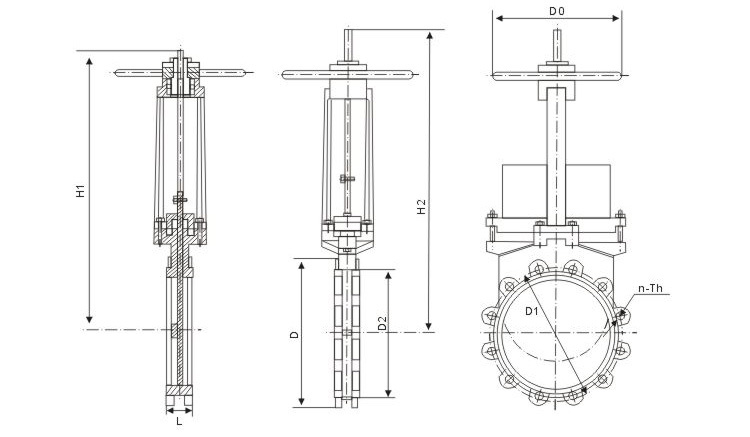

主要尺寸表和重量
PN（MPa） |
DN(mm) |
L |
D |
D1 |
D2 |
D0 |
n-Th |
d |
H1 |
H2 |
重量（kg） |
1.0~1.6 |
50 |
48 |
165 |
125 |
99 |
180 |
4-M16 |
18 |
290 |
350 |
10 |
65 |
48 |
185 |
145 |
118 |
200 |
4-M16 |
18 |
310 |
375 |
11 |
|
80 |
51 |
200 |
160 |
132 |
220 |
8-M16 |
18 |
350 |
430 |
13.5 |
|
100 |
51 |
220 |
180 |
156 |
240 |
8-M16 |
18 |
405 |
505 |
15.5 |
|
125 |
57 |
250 |
210 |
184 |
260 |
8-M16 |
18 |
450 |
575 |
23.5 |
|
150 |
57 |
285 |
240 |
212 |
280 |
8-M20 |
23 |
510 |
660 |
29 |
|
200 |
70 |
340 |
295 |
266 |
300 |
8-M20/12-M20 |
23 |
610 |
810 |
43/43.5 |
|
250 |
70 |
395/405 |
350/355 |
319 |
340 |
12-M20/12-M24 |
23/27 |
765 |
1015 |
67.5/68 |
|
300 |
76 |
445/460 |
400/410 |
370 |
380 |
12-M20/12-M24 |
23/27 |
820 |
1120 |
100.5/101 |
|
350 |
76 |
505/520 |
460/470 |
430 |
400 |
16-M20/16-M24 |
23/27 |
970 |
1320 |
126/127 |
|
400 |
89 |
565/580 |
515/525 |
480 |
450 |
16-M24/16-M27 |
27/30 |
1024 |
1424 |
176.2/177 |
|
450 |
89 |
615/640 |
565/585 |
530/548 |
530 |
20-M24/20-M27 |
27/30 |
1235 |
1685 |
289/290 |
|
500 |
114 |
670/715 |
620/650 |
582/609 |
600 |
20-M24/20-M30 |
27/33 |
1286 |
1786 |
380/382 |
|
600 |
114 |
780/840 |
725/770 |
682/720 |
600 |
20-M27/20-M33 |
30/36 |
1486 |
2086 |
498.6/500 |
