不锈钢蝶式止回阀

对夹双瓣蝶形止回阀用于防止介质倒流，可适用于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。

所属分类：

化工行业

咨询热线：

022-25282562

联系我们

不锈钢蝶式止回阀

产品介绍：

靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。对夹双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

产品特点：

1、对夹双瓣蝶形止回阀结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8;

2、体积小，重量轻，其重量只有传统法兰止回阀的1/4~1/20;

3、对夹双瓣蝶形止回阀阀瓣关闭快速，水锤压力小；

4、水平管道和垂直管道都可以使用，安装方便；

5、对夹双瓣蝶形止回阀流到通畅，流体阻力小；

6、动作灵敏，密封性能好；

7、对夹双瓣蝶形止回阀阀瓣行程短，冲击力小；

8、整体结构简单紧凑，造型美观；

9、使用寿命长，可靠性高。

产品小样图：

产品参数：

主要性能参数：
公称压力	PN1.0/1.6Mpa
适用温度	≤150℃
适用介质	水、蒸汽、食品、药品、油品
主要零部件	阀体、阀座、阀板、转轴、弹簧
主要材料	铸铁、球墨铸铁、碳钢、不锈钢

规格size		尺寸Dimension(mm)						重量weight(kg)
mm	inch	D	D1	D2	L	R	t	重量weight(kg)
40	1.5	92	65	43.3	43	28.8	19	1.5
50	2"	107	65	43.3	43	28.8	19	1.5
65	2.5"	127	80	60.2	46	36.1	20	2.4
80	3"	142	94	66.4	64	43.4	28	3.6
100	4"	162	117	90.8	64	52.8	27	5.7
125	5"	192	145	116.9	70	65.7	30	7.3
150	6"	218	170	114.6	76	78.6	31	9
200	8"	273	224	198.2	89	104.4	33	17
250	10"	328	265	233.7	114	127	50	26
300	12"	378	310	283.9	114	148.3	43	42
350	14"	438	360	332.9	127	172.4	45	55
400	16"	489	410	381	140	197.4	52	75
450	18"	539	450	419.9	152	217.8	58	101
500	20"	594	505	467.8	152	241	58	111
600	24"	690	624	572.6	178	295.4	73	172
700	28"	800	720	680	229	354	98	219

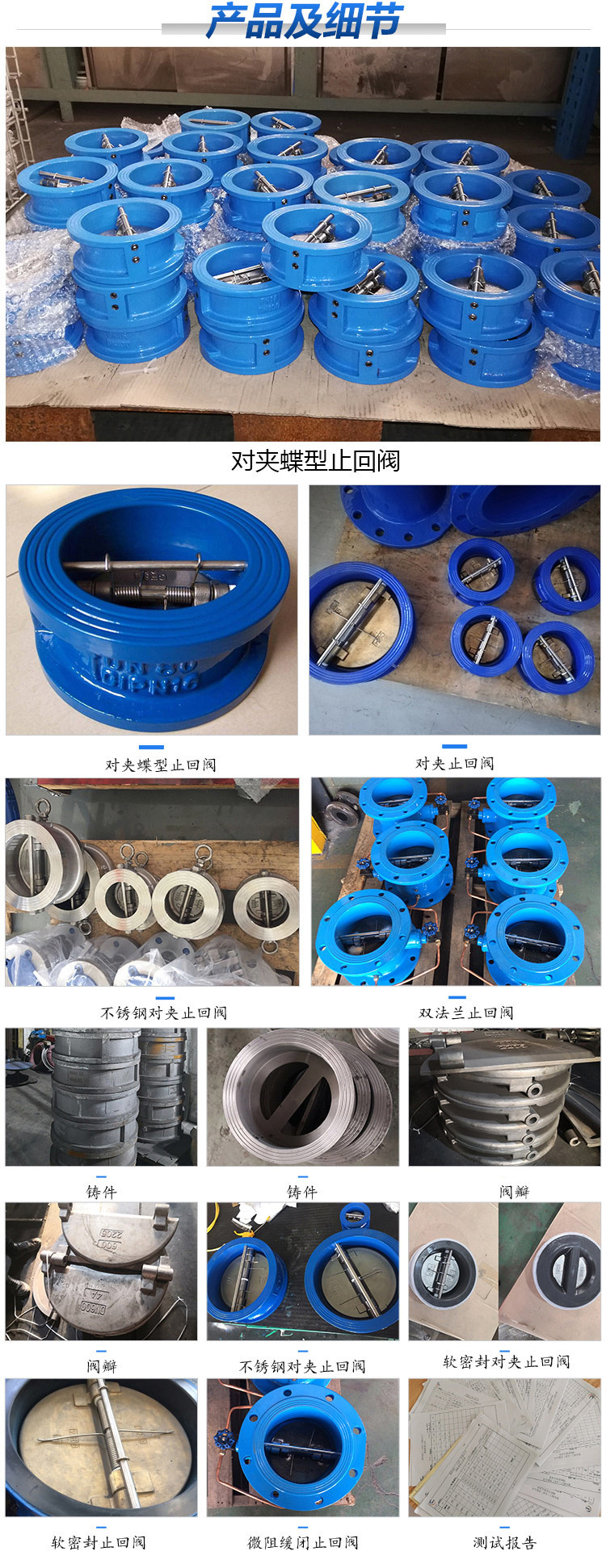

不锈钢蝶式止回阀产品详情
