电动楔式闸阀
电动楔式闸阀是一种做直线运动的阀门，它与Z型多回转执行机构相配，有开关型和智能型。此阀门操作简单是一种最常见的启闭阀，它利用闸板的上下工作来接通和关断管道中的流体介质。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
所属分类：
化工行业
咨询热线：
电动楔式闸阀
电动楔式闸阀产品特点
1、流体阻力小，密封面受介质的冲刷和侵蚀小；
2、开启轻便，密封性能好，介质流向不受限制，不扰流，不降压力；
3、形体简单，制造工艺性好，适用范围广。
执行标准
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
GB/T12234 |
GB/T12221 |
JB/T79、GB/T9113 HG/T20592、EN1092 |
GB/T 13927 JB/T9092、API598 |
GB/T 12224 |
电动楔式闸阀主要性能规范
1、试验压力
公称压力PN(MPa) |
壳体 |
试验压力（MPa） |
上密封 |
|
密封（液） |
密封（气） |
|||
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
6.4 |
9.6 |
7.1 |
0.6 |
7.1 |
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
2、适用介质及适用温度
壳体材料 |
适用介质 |
适用温度℃ |
碳素钢（C型） |
水、蒸汽、油品 |
≤425 |
铬镍钢（P型） |
硝酸类 |
≤200 |
铬镍钼钢（R型） |
醋酸类 |
≤200 |
铬钼钢（I型） |
水、蒸汽、油品 |
≤550 |
电动楔式闸阀主要零件材质
阀体/阀盖 |
闸板/阀座 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
碳素钢 |
优质碳钢+硬质合金或不锈钢 |
铬不锈钢 |
铜合金 |
柔性石墨 |
可锻铸铁 |
铬镍钢 |
不锈钢、不锈钢+硬质合金 |
铬镍不锈钢 |
铜合金 |
聚四氟乙烯 |
可锻铸铁 |
铬镍钼钢 |
不锈钢、不锈钢+硬质合金 |
铬镍钼不锈钢 |
铜合金 |
聚四氟乙烯 |
可锻铸铁 |
铬钼钢 |
合金钢+硬质合金 |
铬钼钢 |
铜合金 |
柔性石墨 |
可锻铸铁 |

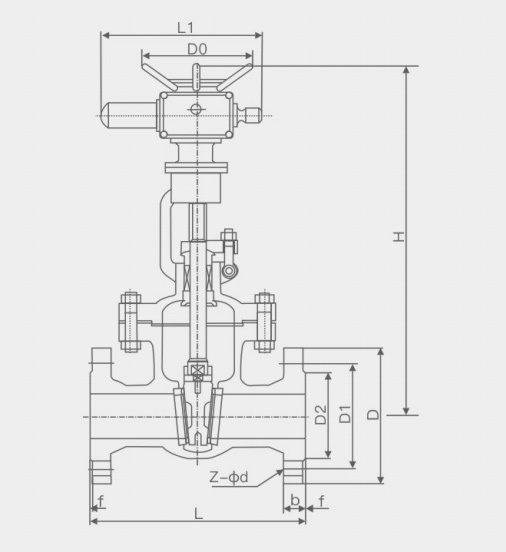

电动楔式闸阀图纸
电动楔式闸阀PN1.6MPa主要外形连接尺寸
DN(mm) |
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H |
电动装置 |
WT(kg) |
Z940H Z940 Z940 Z940 -16C Y-16P/R/PL/RL W-16P/R/PL/RL Y-16I Z941Y Z941 Z941 Z941 |
||||||||||
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-18 |
595 |
DZW15 |
53 |
50 |
250 |
160 |
125 |
100 |
16 |
3 |
4-18 |
653 |
DZW20 |
59 |
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-18 |
665 |
DZW20 |
62 |
80 |
280 |
195 |
160 |
135 |
18 |
3 |
8-18 |
725 |
DZW20 |
74 |
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-18 |
787 |
DZW20 |
92 |
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8-23 |
955 |
DZW30 |
161 |
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-23 |
1105 |
DZW30 |
219 |
250 |
400 |
405 |
355 |
320 |
30 |
3 |
12-25 |
1343 |
DZW45 |
376 |
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-25 |
1516 |
DZW60 |
484 |
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-25 |
1678 |
DZW60 |
695 |
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-30 |
1849 |
DZW90 |
977 |
450 |
650 |
640 |
585 |
545 |
40 |
4 |
20-30 |
1937 |
DZW90 |
1033 |
500 |
700 |
705 |
650 |
608 |
44 |
4 |
20-34 |
2234 |
DZW120 |
1087 |
600 |
800 |
840 |
770 |
718 |
48 |
5 |
20-41 |
2432 |
DZW180 |
1357 |
700 |
900 |
910 |
840 |
788 |
50 |
5 |
24-41 |
2489 |
DZW250 |
1481 |
800 |
1000 |
1020 |
950 |
898 |
52 |
5 |
24-41 |
2643 |
DZW350 |
1845 |
电动楔式闸阀PN1.62.5MPa主要外形连接尺寸
DN(mm) |
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H |
电动装置 |
WT(kg) |
Z940H Z940 Z940 Z940 -25C Y-25P/R/PL/RL W-25P/R/PL/RL Y-25I Z941Y Z941 Z941 Z941 |
||||||||||
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-18 |
595 |
DZW15 |
60 |
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4-18 |
653 |
DZW20 |
64 |
65 |
265 |
180 |
145 |
120 |
22 |
3 |
4-18 |
665 |
DZW20 |
65 |
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8-18 |
725 |
DZW20 |
78 |
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8-23 |
787 |
DZW20 |
98 |
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8-25 |
902 |
DZW30 |
154 |
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8-25 |
955 |
DZW30 |
168 |
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12-25 |
1105 |
DZW45 |
219 |
250 |
450 |
|||||||||
