国标锻钢固定球阀

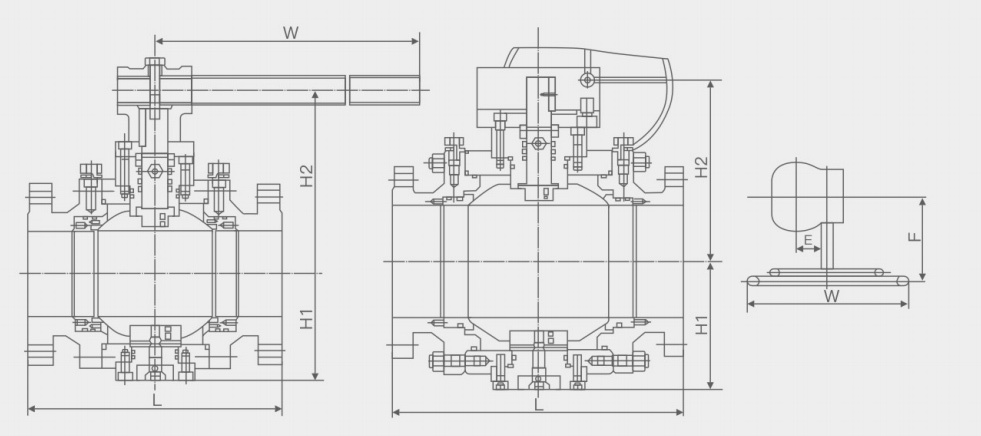

国标锻钢固定球阀图纸
国标锻钢固定球阀PN1.6MPa主要外形连接尺寸
DN(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
RF |
216 |
283 |
305 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
|
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
|
H2 |
165 |
90 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
|
E |
- |
- |
- |
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
|
F |
- |
- |
- |
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
|
WT(kg) |
24 |
50 |
75 |
195 |
280 |
440 |
570 |
800 |
1480 |
2350 |
2400 |
|
国标锻钢固定球阀PN2.5MPa主要外形连接尺寸
DN(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
RF |
216 |
283 |
305 |
403 |
503 |
568 |
648 |
762 |
838 |
914 |
991 |
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
|
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
|
H2 |
165 |
190 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
|
E |
- |
- |
- |
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
|
F |
- |
- |
- |
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
|
WT(kg) |
30 |
58 |
95 |
210 |
318 |
440 |
575 |
800 |
1840 |
2700 |
2890 |
|
国标锻钢固定球阀PN4.0MPa主要外形连接尺寸
DN(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
RF |
216 |
283 |
305 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
991 |
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
|
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
|
H2 |
165 |
190 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
|
E |
- |
- |
- |
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
|
F |
- |
- |
- |
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
|
WT(kg) |
30 |
58 |
95 |
210 |
318 |
440 |
575 |
800 |
1840 |
2700 |
2890 |
|
国标锻钢固定球阀PN6.4MPa主要外形连接尺寸
DN(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
RF |
292 |
356 |
406 |
495 |
597 |
673 |
762 |
826 |
902 |
978 |
1054 |
BW |
292 |
356 |
406 |
495 |
597 |
673 |
762 |
826 |
902 |
978 |
1054 |
|
H1 |
110 |
120 |
140 |
185 |
220 |
270 |
310 |
345 |
410 |
440 |
480 |
|
H2 |
180 |
200 |
210 |
290 |
320 |
380 |
430 |
450 |
550 |
580 |
630 |
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
||||||
