V型法兰调节球阀
V型法兰调节球阀产品特点
1、V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒、浆料等介质;
2、蜗轮传动V型切断球阀还具有调节并可靠定位能力,流量特性为近似百分比,可调范围广;
3、采用板簧加载的可动阀座结构,阀座与球芯不会产生卡阻或脱离等问题,密封可靠,使用寿命长。
V型法兰调节球阀产品执行标准
设计依据 |
连接法兰 |
结构长度 |
试验与检验 |
GB/T12237、API 608 |
HG/T20592、EN1092 |
GB/T12221 |
GB/T13927、ISO 5208、API598 |
主要零件材质
序号 |
材料标准 零件名称 |
零件牌号/材料牌号 |
|||
碳钢 |
不锈钢 |
||||
GB |
API |
GB |
API |
||
1 |
双头螺柱 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
2 |
螺母 |
45 |
A194-2H |
0Cr18Ni |
A194-8M |
3 |
底盖 |
25 |
A105 |
1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti |
F304/F316/ F304L/F316L |
4 |
垫圈 |
氟橡胶;PTFE;金属夹石墨 |
|||
5 |
止推轴承 |
金属夹PTFE |
|||
6 |
下阀杆轴承 |
金属夹PTFE |
|||
7 |
下阀杆 |
20Cr13 |
A276-410 |
1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti |
F304/F316/ F304L/F316L |
8 |
球体 |
ZG1Cr18Ni9Ti 渗氮 |
CF8渗氮 |
1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti 渗氮 |
F304/F316/ F304L/F316L 渗氮 |
9 |
阀体 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
10 |
阀座O形圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
11 |
阀座 |
20Cr13 |
A276-410 |
1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti 渗氮 |
F304/F316/ F304L/F316L 渗氮 |
12 |
球体键 |
40Cr |
40Cr |
1Cr17Ni2 |
1Cr17Ni2 |
13 |
上阀杆轴承 |
PTFE;PPL |
PTFE;PPL |
PTFE;PPL |
PTFE;PPL |
14 |
阀杆填料 |
石墨 |
|||
15 |
填料压环 |
20Cr13 |
A276-410 |
1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti |
F304/F316/ F304L/F316L |
16 |
填料压盖 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
17 |
螺钉 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
18 |
支架 |
WCB |
WCB |
WCB |
WCB |
19 |
上阀杆 |
20Cr13 |
A276-410 |
1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti |
F304/F316/ F304L/F316L |
20 |
键 |
40Cr |
40Cr |
1Cr17Ni2 |
1Cr17Ni2 |

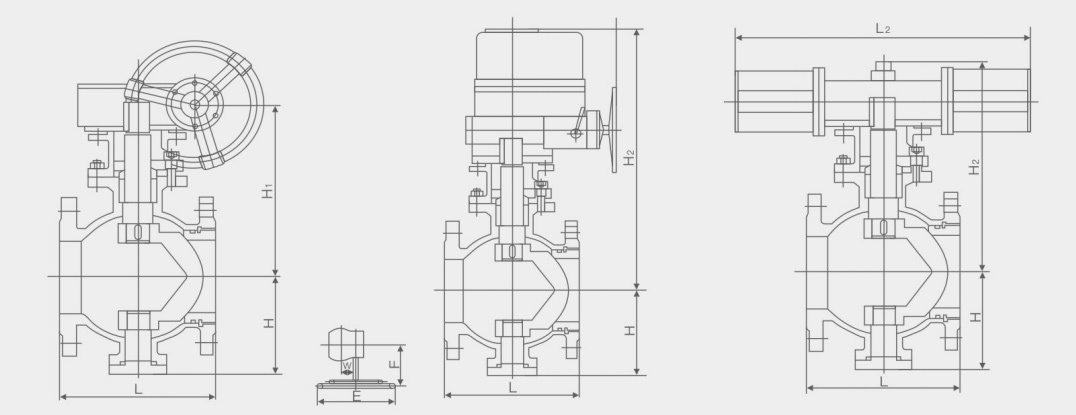

V型法兰调节球阀图纸
V型法兰调节球阀PN1.6MPa主要外形连接尺寸
DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
|
L |
203 |
222 |
241 |
305 |
356 |
394 |
457 |
533 |
610 |
762 |
914 |
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
|
手动 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
400 |
400 |
|
W |
230 |
40 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
|
WT(kg) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
864 |
1600 |
|
电动 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
830 |
940 |
L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
410 |
|
气动 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1393 |
1538 |
L2 |
270 |
405 |
405 |
578 |
578 |
776 |
776 |
776 |
1060 |
1360 |
1360 |
V型法兰调节球阀PN2.5MPa主要外形连接尺寸
DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
|
L |
230 |
241 |
310 |
350 |
400 |
403 |
419 |
457 |
502 |
838 |
991 |
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
|
手动 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
420 |
400 |
400 |
|
W |
230 |
40 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
|
WT(kg) |
15 |
24 |
30 |
55 |
87 |
118 |
255 |
370 |
533 |
1030 |
2100 |
|
电动 | H2 | - | - | - | - | - | 235 | 235 | 400 | 400 | 410 | 420 |
L1 | - | - | - | - | - | 74 | 350 | 350 | 420 | 400 | 400 | |
气动 | H3 | 340 | 379 | 452 | 479 | 646 | 666 | 814 | 1002 | 1059 | 1205 | 1295 |
L2 | 405 | 405 | 574 | 574 | 756 | 756 | 1060 | 1060 | 1060 | 1360 | 2840 |
