硬密封对夹蝶阀

对夹式金属硬密封蝶阀精密的弹性密封圈与经过镀铬抛光的蝶板密封面接触，二者有机的结合，具有耐高温、高压、低温等特点，因此对夹式金属硬密封蝶阀被广泛应用于介质温度≤550℃的供热、供汽、供水及煤气、油品、酸碱等不同介质的管路上作调节流量、截断或接通流体。

所属分类：

产品展示-按产品分类

蝶阀

硬密封蝶阀

咨询热线：

022-25282562

联系我们

硬密封对夹蝶阀

产品特点

本蝶阀系吸收、消化国外技术，并结合国内用户意见和生产中积累的经验而精心研制的新一代产品。

1、采用三维偏心结构，阀体密封圈采用多层次密封圈结构，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄漏。

2、结构独特、操作灵活、省力、方便，使用寿命长。

3、耐高温、耐腐蚀、耐磨损的三维偏心。

可广泛运用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上，是作调节流量和截断流体的理想装置。

执行标准

设计与制造	法兰连接	结构长度	试验与检验
GB/T 12238、JB/T 8527	GB/T 9113、JB/T 79、HG20592	GB/T 12221	GB/T 13927
API 609	EN 1092-1/2、ANSI/ASME B16.5/B16.47、JIS B2220	API 609、EN558	API 598

主要技术参数

公称通径	DN(mm)	50~2000				50~500
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力Ps（MPa）	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
渗漏率	零泄漏或（Zero leakage or）＜0.1xDNmm³/s（符合Conform GB/T 13927标准）
适用温度	碳钢材质适用于：-29℃~425℃ 不锈钢材质适用于：-40℃~600℃
适用介质	空气、水、蒸汽、煤气、油品及酸、碱、盐及带有弱腐蚀性等介质
驱动形式	蜗轮传动、气动传动、电动传动、液动传动

主要零件材料

零件名称	材料
阀体	铸钢、不锈钢、铬钼钢、合金钢、双相钢
蝶板	铸钢、不锈钢、铬钼钢、合金钢、双相钢
阀座	不锈钢、堆焊司太立等硬质合金
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	20Cr13、1Cr13不锈钢、铬钼钢、特殊材料
轴套	奥氏体不锈钢、304氮化
填料	柔性石墨、PTFE
填料压盖	铸钢、不锈钢
支架	铸钢、不锈钢

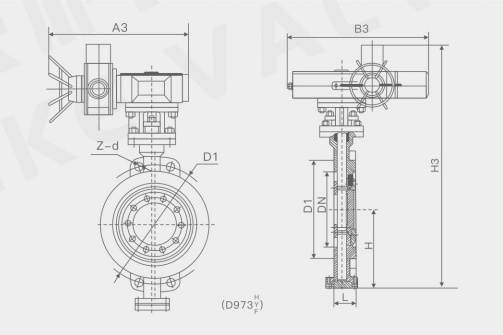

电动对夹式多层次金属硬密封蝶阀图纸

对夹式多层次金属硬密封蝶阀多执行器图纸

PN0.6-PN1.0MPa 电动对夹式多层次金属硬密封蝶阀主要外形连接尺寸

DN		L		H	D373H			D673H			D973H			PN0.6MPa		PN1.0MPa		D373HWT(Kg)
毫米(mm)	英寸Inch	短Short	长Long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-φd	D1	Z-φd	D373HWT(Kg)
40	1 ½	33	33	107	330	180	200	625	245	72	530	250	255	100	4-14	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	12
65	2 ½	46	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	8-18	13
80	3	46	64	125	380	180	200	645	245	70	565	250	255	150	4-18	160	8-18	15
100	4	52	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	17
125	5	56	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	27
150	6	56	76	175	555	270	280	800	355	92	704	300	315	225	8-18	240	8-22	29
200	8	60	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22	45
250	10	68	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22	69
300	12	78	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22	86
350	14	78	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	390	870	1450	1000	925	-	-	-	2886	-	-	1560	36-36	1590	36-42	1900
1600	64	318	440	1000	1730	1000	925	-	-	-	3156	-	-	1760	40-36	1820	40-48	2900
1800	72	356	490	1110	3020	1100	980	-	-	-	3421	-	-	1970	44-39	2020	44-48	4000
2000	80	406	540	1250	3270	1100	980	-	-	-	3685	-	-	2180	48-42	2230	48-48	5300

PN1.6-PN2.5MPa 电动对夹式多层次金属硬密封蝶阀主要外形连接尺寸

DN		L		H	D373H			D673H			D973H			PN1.6MPa		PN2.5MPa		D373HWT(Kg)
毫米(mm)	英寸Inch	短Short	长Long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-φd	D1	Z-φd	D373HWT(Kg)
40	1 ½	33	33	107	330	180	200	625	245	72	530	250	255	110	4-18	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	125	4-18	125	4-18	12
65	2 ½	46	46	115	370	180	200	625	245	72	530	250	255	145	8-18	145	8-18	13
80	3	46	64	125	380	180	200	645	245	70	565	250	255	160	8-18	160	8-18	15
100	4	52	64	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	56	70	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	56	76	175	555	270	280	800	355	92	704	300	315	240	8-22	250	8-26	29
200	8	60	89	215	780	400	425	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	68	114	243	840	400	425	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	78	114	285	995	450	560	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	78	127	320	1050	450	560	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400
1400	56	279	390	870	1450	1000	925	-	-	-	2886	-	-	1590	36-48	1640	36-62	1900
1600	64	318	440	1000	1730	1000	925	-	-	-	3156	-	-	1820	40-56	1860	40-62	2900
1800	72	356	490	1110	3020	1100	980	-	-	-	3421	-	-	2020	44-56	2070	44-70	4000
2000	80	406	540	1250	3270	1100	980	-	-	-	3685	-	-	2230	48-62	2300	48-70	5300

PN 4.0MPa电动对夹式多层次金属硬密封蝶阀主要外形连接尺寸

DN		L	H	D373H			D673H			D973H			PN4.0MPa
毫米mm	英寸Inch	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-φd
50	2	-	112	350	180	200	625	250	170	530	250	255	125	4-18
65	2 ½	-	115	370	270	280	625	250	170	530	250	255	145	8-18
80	3	49	120	380	270	280	645	250	170	565	250	255	160	8-18
100	4	56	138	420	270	280	675	250	170	600	250	255	190	8-22
125	5	64	164	460	380	420	715	450	220	640	250	255	220	8-26
150	6	70	175	555	380	420	800	450	220	705	300	315	250	8-26
200	8	71	208	780	400	425	850	450	220	775	300	315	320	12-30
250	10	76	243	840	400	425	925	450	280	945	300	315	385	12-33
300	12	83	285	955	450	560	1035	650	280	1070	300	315	450	16-33
350	14	127	320	1050	450	560	1070	650	280	1140	300	315	510	16-36
400	16	140	350	1220	535	580	1190	650	280	1210	300	315	585	16-39
450	18	160	350	1280	535	580	-	-	-	1335	575	714	610	20-39
500	20	170	380	1365	535	580	-	-	-	1415	575	714	670	20-42

注：本表中法兰尺寸按JB/T 79标准系列1和EN 1092-1/2尺寸，结构长度按GB/T 12221/API 609、EN558标准。

莱科阀门（天津）有限公司，一家坐落于天津的阀门制造厂家，本公司具备完整的生产工艺，获得 ISO9001、ISO14001、OHSAS18001 、TS、API、CE、CCCF等多项证书及各项专利，为全球客户提供保障。

硬密封法兰蝶阀

蜗轮对夹式多层次金属硬密封蝶阀
