复合式排气阀，PN251
莱科复合式排气阀，用于最高温度为70° C的饮用水和中性液体。
莱科复合式空气阀用于在管道充水时自动大量排气，在管道排水时自动大量吸气以及在管道正常运行状态下排气。根据航空动力学原理设计的独特结构可防止发生气密封现象(即系统内的空气尚未完全排放时，浮球被气流吹起，封闭排气口)，确保阀门只有在空气完全排放且水位达到阀腔设定高度时才会关闭。所有球墨铸铁部件均经热熔环氧树脂喷涂，符合GSK标准要求，确保了阀门的高耐用性。其它部件的材料为获得WRAS饮用水认证的高分子聚合物材料或不锈钢，降低了腐蚀的风险。密封件为获得WRAS饮用水认证的EPDM橡胶，有着极好的压缩和回弹性能。
产品系列 851/10-001
连接方式 法兰
材质 球墨铸铁
DN DN50 - DN150
PN PN 25
产品特点
空气阀的三个功能：快速排气、快速吸气和微量排气。
巧妙的浮球设计防止发生气密封现象。
吸排气量大。
与水接触的铸铁部件喷涂热熔环氧树脂，有饮用水认证。
弹性密封件为EPDM橡胶，阀座圈为ABS塑料，均有饮用水认证。
其它内件材质为高度防腐的AISI 316不锈钢或ABS塑料。
移动部件不接触内部涂层。
阀门整体通过了饮用水认证。

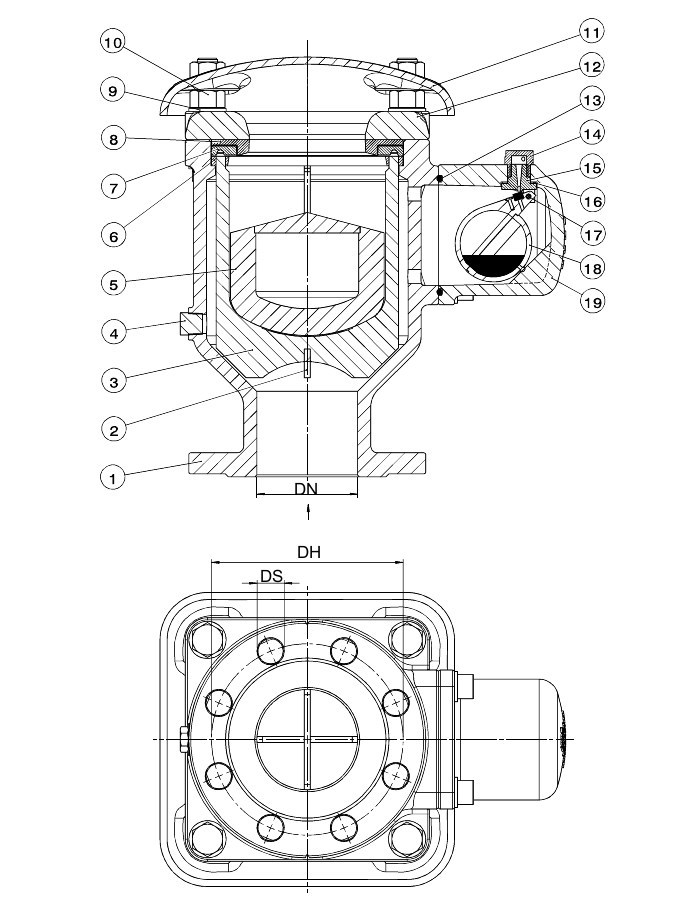

零件列表
1. 阀体 球墨铸铁 GJS-500-7 (GGG-50)
2. 浮球装置底部 ABS
3. 浮球装置顶部 ABS
4. 堵头 塑料
5. 大浮球 ABS
6. 导向环 ABS
7. 密封圈 EPDM橡胶
8. 阀座密封圈 ABS
9. 垫圈 不锈钢 A4
10. 螺母 不锈钢 A4
11. 整流罩 球墨铸铁 GJS-500-7 (GGG-50)
12. 阀盖 球墨铸铁 GJS-500-7 (GGG-50)
13. O型圈 EPDM橡胶
14. 排气孔盖 尼龙
15. 小口支架 尼龙
16. 密封圈 EPDM橡胶
17. 槽销 不锈钢 A4
18. 小浮球 ABS
19. 侧阀腔 球墨铸铁 GJS-500-7 (GGG-50)
20. 螺栓 不锈钢 A4
21. 螺栓 不锈钢 A4
22. 垫圈 不锈钢 A4
标准
设计按照EN1074 - 4标准
标准法兰钻孔符合EN1092 (ISO 7005-2), PN 25
