铸铁法兰截止阀
铸铁法兰截止阀技术参数
型号 |
J41T-16 |
J41W-16 |
J41H-16 |
J41F-16 |
公称压力（PN） |
16 |
16 |
16 |
16 |
密封试验（MPa） |
1.76 |
1.76 |
1.76 |
1.76 |
壳体试验（MPa） |
2.4 |
2.4 |
2.4 |
2.4 |
适用温度（≤℃） |
200 |
100 |
200 |
150 |
适用介质 |
水/蒸汽 |
油品 |
水/蒸汽 |
水 |
铸铁法兰截止阀主要零件材质
零件名称 |
材料 |
|||
J41T-16 |
J41W-16 |
J41H-16 |
J41F-16 |
|
阀体/阀盖/闸板 |
灰铸铁 |
灰铸铁 |
灰铸铁 |
灰铸铁 |
阀瓣 |
灰铸铁 |
灰铸铁 |
灰铸铁 |
灰铸铁 |
阀杆 |
不锈钢 |
不锈钢 |
不锈钢 |
不锈钢 |
密封圈 |
铜合金 |
- |
不锈钢 |
氟塑料 |
填料 |
柔性石墨 |
|||

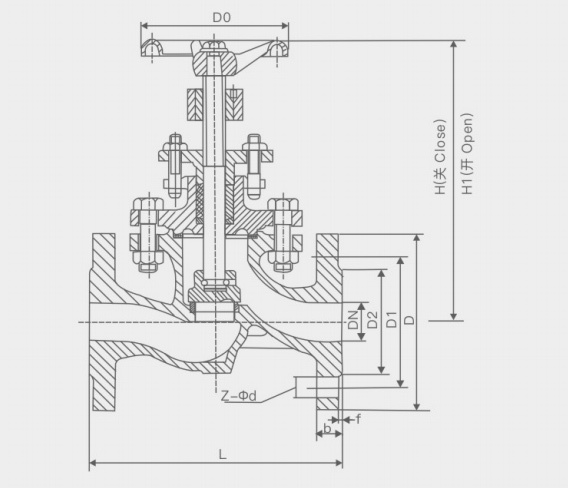

铸铁法兰截止阀图纸
铸铁法兰截止阀主要外形连接尺寸
DN |
L |
D |
D1 |
D2 |
D0 |
Z-φd |
b |
f |
H(关) |
H1(开) |
15 |
130 |
95 |
65 |
47 |
55 |
4-14 |
14 |
2 |
109 |
117 |
20 |
150 |
105 |
75 |
58 |
55 |
4-14 |
16 |
2 |
109 |
117 |
25 |
160 |
115 |
85 |
68 |
80 |
4-14 |
16 |
3 |
132 |
142 |
32 |
180 |
140 |
100 |
78 |
100 |
4-19 |
18 |
3 |
156 |
168 |
40 |
200 |
150 |
110 |
88 |
100 |
4-19 |
18 |
3 |
167 |
182 |
50 |
230 |
165 |
125 |
102 |
120 |
4-19 |
20 |
3 |
263 |
290 |
65 |
290 |
185 |
145 |
122 |
140 |
4-19 |
20 |
3 |
276 |
300 |
80 |
310 |
200 |
160 |
133 |
200 |
8-19 |
22 |
3 |
330 |
370 |
100 |
350 |
220 |
180 |
158 |
240 |
8-19 |
24 |
3 |
370 |
420 |
125 |
400 |
240 |
210 |
184 |
280 |
8-19 |
26 |
3 |
423 |
486 |
150 |
480 |
285 |
250 |
212 |
320 |
8-23 |
26 |
3 |
485 |
566 |
200 |
600 |
340 |
295 |
268 |
360 |
12-23 |
30 |
3 |
562 |
662 |
