J41H-Y 国标法兰式截止阀
J41H/Y 国标法兰式截止阀产品特点
1、产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能好，使用寿命长;
3、阀杆经调质及表面氮化处理，有良好的抗腐性及抗擦伤性;
4、阀门设有倒密封结构，密封可靠;
5、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
执行标准
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
GB/T 12235 |
GB/T 12221 |
JB/T 79、GB/T9113、HG/T20592、EN1092-1/2、ASME B16.5/B16.47 |
JB/T 9092GB/T13927、API598 |
GB/T12224 |
J41H/Y 国标法兰式截止阀主要性能规范
1、试验压力
公称压力PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
壳体强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
2、适用介质及适用温度
产品类型 |
适用介质 |
适用温度℃ |
J41H/Y-C型、J941H/Y-C型 |
水、油品、蒸汽 |
≤425 |
J41W-P型、J941W-P型 |
硝酸类 |
≤200 |
J41W-R型 |
醋酸类 |
≤200 |
J41Y-I型、J941Y-I型 |
水、油品、蒸汽 |
≤550 |
主要零件材质
产品类型 |
零件名称 |
|||||||
阀体/阀盖 |
阀杆 |
阀瓣 |
密封面 |
阀杆螺母 |
填料 |
紧固件 |
手轮 |
|
J41H/Y-C型J941H/Y-C型 |
25/WCB |
铬不锈钢 |
20Cr1325 |
H：不锈钢Y：钴基硬质合金钢 |
铜合金 |
柔性石墨 |
优质碳钢 |
可锻铸铁 |
J41W-P型J941W-P型 |
铬镍钢 |
铬镍钢 |
铬镍钢 |
铬镍钢 |
铜合金 |
柔性石墨 |
不锈钢 |
可锻铸铁 |
J41W-R型 |
铬镍钼钢 |
铬镍钼钢 |
铬镍钼钢 |
铬镍钼钢 |
铜合金 |
柔性石墨 |
不锈钢 |
可锻铸铁 |
J41Y-I型J941Y-I型 |
铬钼钢 |
铬钼钢 |
铜合金 |
钴基硬质合金钢 |
铜合金 |
柔性石墨 |
合金钢 |
可锻铸铁 |

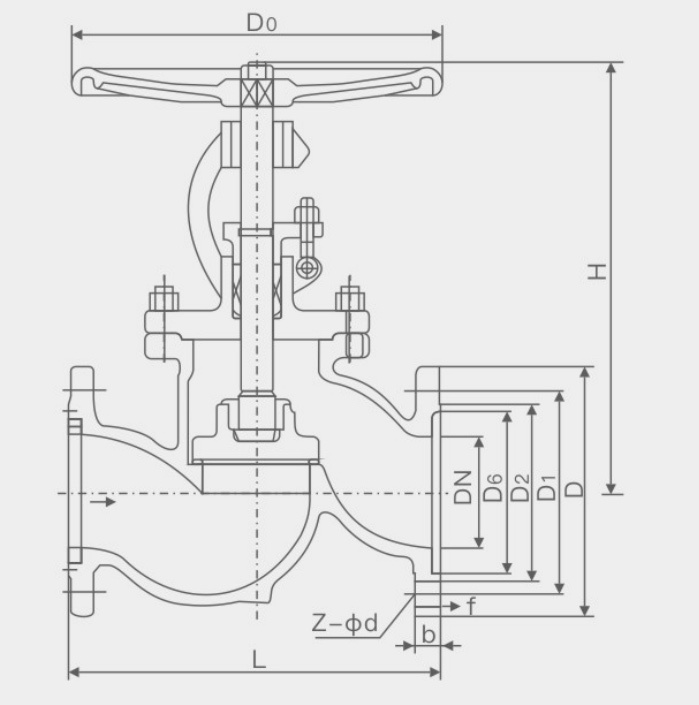

J41H/Y 国标法兰式截止阀图纸
J41H/Y 国标法兰式截止阀PN1.6MPa主要外形连接尺寸
DN(mm) |
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H |
D0 |
WT(kg) |
10 |
130 |
90 |
60 |
40 |
16 |
2 |
4-φ14 |
198 |
120 |
4.7 |
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-φ14 |
218 |
120 |
5.2 |
20 |
150 |
105 |
75 |
58 |
18 |
2 |
4-φ14 |
258 |
140 |
7.1 |
25 |
160 |
115 |
85 |
68 |
18 |
2 |
4-φ14 |
275 |
160 |
7.4 |
32 |
180 |
140 |
100 |
78 |
18 |
2 |
4-φ18 |
280 |
180 |
8.5 |
40 |
200 |
150 |
110 |
88 |
18 |
3 |
4-φ18 |
330 |
200 |
12.5 |
50 |
230 |
165 |
125 |
102 |
18 |
3 |
4-φ18 |
350 |
240 |
20 |
65 |
290 |
185 |
145 |
122 |
18 |
3 |
8-φ18 |
355 |
280 |
25 |
80 |
310 |
200 |
160 |
138 |
20 |
3 |
8-φ18 |
400 |
280 |
35 |
100 |
350 |
220 |
180 |
158 |
20 |
3 |
8-φ18 |
415 |
320 |
50 |
125 |
400 |
250 |
210 |
188 |
22 |
3 |
8-φ18 |
460 |
360 |
75 |
150 |
480 |
285 |
240 |
212 |
22 |
3 |
8-φ22 |
510 |
400 |
100 |
200 |
600 |
340 |
295 |
268 |
24 |
3 |
12-φ22 |
710 |
400 |
210 |
250 |
730 |
405 |
355 |
320 |
26 |
3 |
12-φ26 |
789 |
450 |
446 |
300 |
850 |
460 |
410 |
378 |
28 |
4 |
12-φ26 |
925 |
500 |
648 |
J41H/Y 国标法兰式截止阀PN2.5MPa主要外形连接尺寸
DN(mm) |
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H手 |
D0 |
WT(kg) |
10 |
130 |
90 |
60 |
40 |
16 |
2 |
4-φ14 |
198 |
120 |
4.9 |
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-φ14 |
218 |
120 |
5.4 |
20 |
150 |
105 |
75 |
58 |
18 |
2 |
4-φ14 |
258 |
140 |
7 |
25 |
160 |
115 |
85 |
68 |
18 |
2 |
4-φ14 |
275 |
160 |
7.4 |
32 |
180 |
140 |
100 |
78 |
18 |
2 |
4-φ18 |
280 |
180 |
8.5 |
40 |
200 |
150 |
110 |
88 |
18 |
3 |
4-φ18 |
330 |
200 |
12.5 |
50 |
230 |
165 |
125 |
102 |
20 |
3 |
4-φ18 |
350 |
240 |
16 |
65 |
290 |
185 |
145 |
122 |
22 |
3 |
8-φ18 |
400 |
280 |
25 |
80 |
310 |
200 |
160 |
138 |
24 |
3 |
8-φ18 |
355 |
280 |
30 |
100 |
