产品展示

+
橡胶软接头
主要技术参数
适用介质 |
适用温度 |
连接形式 |
材质 |
水、蒸汽、油 |
120℃ |
法兰 |
不锈钢 |
执行标准
制造标准 |
GB/T 14525 |

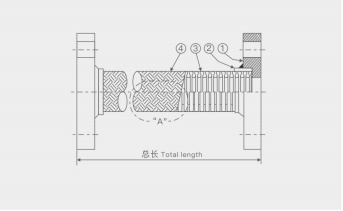

JTW不锈钢编织网软接头图纸
主要外形连接尺寸
PN1.0-4.0MPa |
|||
工称管径 |
总长 |
外径 |
|
mm |
inch |
||
32 |
1-1/4 |
200 |
41.0 |
40 |
1-1/2 |
200 |
51.0 |
50 |
2 |
230 |
62.0 |
65 |
2-1/2 |
230 |
84.0 |
80 |
3 |
230 |
98.0 |
100 |
4 |
230 |
124.5 |
125 |
5 |
280 |
152.0 |
150 |
6 |
280 |
178.5 |
200 |
8 |
3600 |
231.0 |
250 |
10 |
330 |
283.0 |
300 |
12 |
350 |
334.0 |
350 |
14 |
350 |
372.0 |
400 |
16 |
400 |
420.0 |
