沟槽式蝶阀
沟槽式蝶阀具有安装快速、简易、安全、可靠、不受安装现场地限制、便于管道与阀门的维修保养，有隔震隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
所属分类：
产品展示-按产品分类
蝶阀
对夹蝶阀
咨询热线：
沟槽式蝶阀
性能规范
公称压力 |
PN16 |
设计标准 |
GB 5135.6-2003 |
强度实验压力 |
6.4 |
试验标准 |
GB 5135.6-2003 |
密封试验压力 |
3.2 |
适用温度 |
-10-80°C |
适用介质 |
水、油、气及非腐蚀性介质 |
||
主要零部件材料
编号 |
零件名称 |
材料 |
编号 |
零件名称 |
材料 |
1 |
阀体 |
球墨铸铁 |
5 |
胶圈 |
橡胶 |
2 |
蝶版 |
球墨铸铁 |
6 |
定位盘 |
不锈钢 |
3 |
圆锥销 |
不锈钢 |
7 |
手柄 |
碳钢 |
4 |
阀杆 |
马氏体不锈钢、碳钢 |
|
|
|

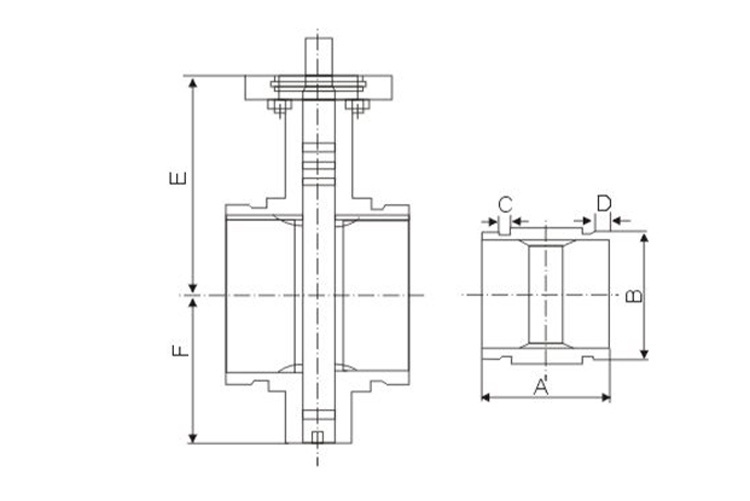

主要尺寸表
DN |
A |
B |
C |
D |
E |
F |
|
mm |
inch |
||||||
50 |
2" |
92 |
60 |
8 |
16 |
100 |
53 |
65 |
21/2" |
102 |
76 |
8 |
16 |
108 |
61 |
80 |
3" |
102 |
89 |
8 |
16 |
114 |
68 |
100 |
4" |
116 |
114 |
10 |
16 |
136 |
85 |
125 |
5" |
125 |
141 |
10 |
16 |
162 |
99 |
150 |
6" |
125 |
165 |
10 |
16 |
174 |
111 |
200 |
8" |
138 |
219 |
11 |
19 |
204 |
145 |
250 |
10" |
159 |
273 |
13 |
19 |
230 |
190 |
300 |
12" |
166 |
324 |
13 |
19 |
270 |
230 |
