LT型涡轮头蝶阀
产品特点：
1、小型轻便，容易拆装及维修，并可在任意位置上安装。
2、结构简单、紧凑、90°运转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄露为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达数万次、寿命长。
性能规范
公称通径 |
1.0 |
1.6 |
公称压力 |
1.5 |
1.1 |
适用温度 |
-10~80 |
-10~120 |
适用介质 |
淡水、污水、海水、气体等 |
|
主要零部件材质
零件名称 |
材料名称 |
阀体 |
灰铸铁、球墨铸铁、不锈钢 |
阀座 |
橡胶 |
阀板 |
球墨铸铁、不锈钢、铝合金 |
阀轴 |
碳钢、不锈钢 |
密封 |
O型圈 |

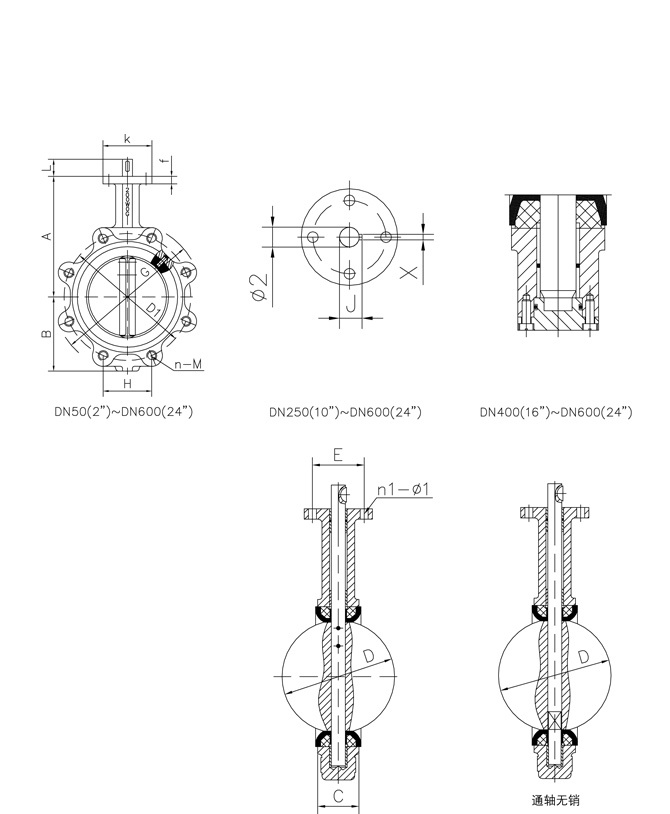

主要尺寸表
DN |
A |
B |
C |
D |
L |
H |
D1 |
n- φ |
n1- φ1 |
φ2 |
G |
kg |
|
mm |
inch |
||||||||||||
50 |
2" |
161 |
80 |
42 |
52.9 |
32 |
88.38 |
125 |
4-M16 |
4-6.7 |
12.6 |
118 |
3.8 |
65 |
2.5" |
175 |
89 |
44.7 |
64.5 |
32 |
102.54 |
145 |
4-M16 |
4-6.7 |
12.6 |
137 |
4.2 |
80 |
3" |
181 |
95 |
45.2 |
78.8 |
32 |
61.23 |
160 |
8-M16 |
4-6.7 |
12.6 |
178 |
4.7 |
100 |
4" |
200 |
114 |
52.1 |
104 |
32 |
68.88 |
180 |
8-M16 |
4-10.3 |
15.77 |
206 |
9.0 |
125 |
5" |
213 |
127 |
54.4 |
123.3 |
32 |
80.36 |
210 |
8-M16 |
4-10.3 |
18.92 |
238 |
10.9 |
150 |
6" |
226 |
139 |
55.8 |
155.6 |
32 |
91.84 |
240 |
8-M20 |
4-10.3 |
18-92 |
266 |
14.2 |
200 |
8" |
260 |
175 |
60.6 |
202.5 |
45 |
112.89/76.35 |
295 |
8-M20/12-M24 |
4-14.3 |
22.1 |
329 |
18.2 |
250 |
10" |
292 |
203 |
65.6 |
250.5 |
45 |
90.59/91.88 |
350/355 |
12-M20/12-M24 |
4-14.3 |
28.45 |
393 |
26.8 |
300 |
12" |
337 |
242 |
76.9 |
301.6 |
45 |
103.52/106.12 |
400/410 |
12-M20/12-M24 |
4-14.3 |
31.6 |
462 |
40 |
350 |
14" |
368 |
267 |
76.5 |
333.3 |
45 |
89.74/91.69 |
460/470 |
16-M20/16-M24 |
4-14.3 |
31.6 |
515 |
56 |
400 |
16" |
400 |
309 |
86.5 |
389.6 |
51.2/72 |
100.48/102.42 |
515/525 |
16-M20/16-M27 |
4-20.6 |
33.15 |
579 |
96 |
450 |
18" |
422 |
328 |
105.6 |
440.51 |
51.2/72 |
88.38/91.51 |
565/585 |
20-M24/20-M27 |
4-20.6 |
38 |
627 |
122 |
500 |
20" |
480 |
361 |
131.8 |
491.6 |
64.2/82 |
96.99/101.68 |
620/650 |
20-M24/20-M30 |
4-20.6 |
41.15 |
696 |
202 |
600 |
24" |
562 |
459 |
152 |
592.5 |
70.2/82 |
113.42/120.46 |
725/770 |
20-M27/20-M33 |
4-22.2 |
50.65 |
821 |
270 |
