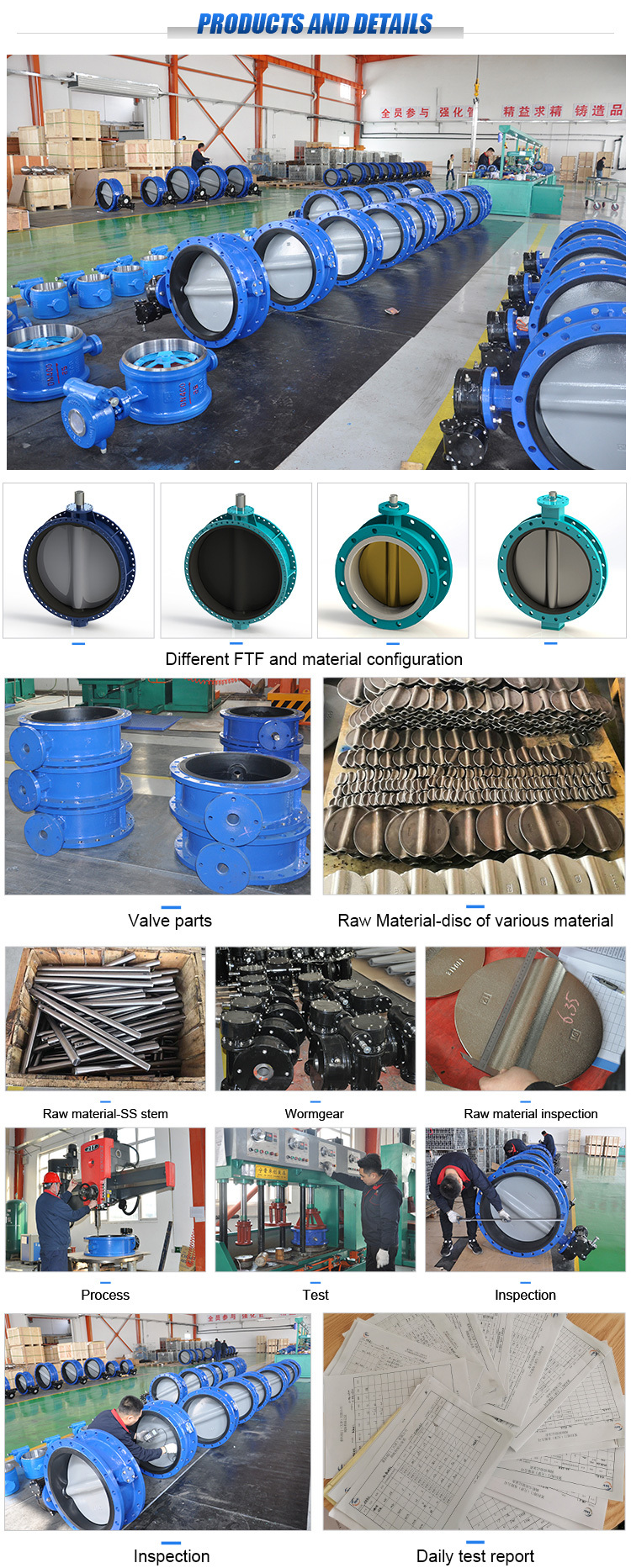

电动法兰式中线蝶阀

产品结构特点：

1. 上法兰：标准化的驱动装置法兰，符合ISO5211

2. 阀体：选用球墨铸铁及可适用的其他材料

3. 阀板：流线型的阀板有效减少压力损失和流量损失，阀板边缘经球面加工和手工抛光，具体操作力矩小，阀座使用寿命长，密封性能好等特点，依据介质多种材料可选，与转轴内部链接传动，防腐性能更优。

4. 橡胶阀座：靴式阀座及一体式阀座，能够完全把阀体与介质隔离，与其他结构阀门相比，阀座安装更牢固，极低的扭矩值，安装时两端无需另加法兰垫片，可适用各种材质，适用于管线末端（凸耳型）。

5. 阀杆：中线型双半轴阀杆设计扁、四方、六方阀板传动，双向密封无泄漏，安装无流向限制。

7."O"型圈：NBR丁啨橡胶，有效防尘防内漏。

8. 'U'型锁片，弹性挡圈，有效防止转轴吹出。

主要性能规范

公称通径 DN（mm） DN100-DN1200 DN100-DN1200 DN100-DN1200
公称压力 PN(MPa) 1.0 1.6 2.5
试验压力 密封（MPa） 1.1 1.76 2.75
壳体（MPa） 1.5 2.4 3.75
适用温度 -10℃~100℃
适用介质 水、污水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等

主要零部件

零件名称 材质
阀体 球墨铸铁、灰铸铁、铸钢体、不锈钢体
阀板 球墨铸铁
阀杆 SS410、SS416、SS431、SS304、20Cr13
阀座 三元乙丙橡胶(EPDM)、丁啨橡胶（NBR）、天然橡胶、氟橡胶、硅胶、聚四氟乙烯（PTFE）等
O型圈 乙丙橡胶、丁啨橡胶
轴套 聚四氟乙烯、青铜

主要外形尺寸

规格 A B C D E f G H J K L n- 1 2 a
mm inch
50 2 142.7 68 43 51.7 50 13 35 4.95 30.81 65 28 4-8 9*9 - 45
65 21/2 155.4 77 46 63.3 50 13 35 9.25 45.21 65 28 4-8 9*9 - 45
80 3 161.8 89 46 77.7 50 13 35 16.8 64.54 65 28 4-8 9*9 - 45
100 4 200 114 52.07 104 70 13 55 25.97 90.03 90 28 4-10 11*11 - 45
125 5 213 127 55.5 123.3 70 13 55 33.9 110.1 90 28 4-10 14*14 - 45
150 6 226 139 55.75 155.6 70 13 55 49.93 145.27 90 28 4-10 14*14 - 45
200 8 260 175 60.58 202.5 102 13 70 70.96 193.23 125 45 4-12 17*17 - 45
250 10 292 203 68 250.5 102 13 70 91.25 241 125 45 4-12 22*22 - 45
300 12 337 242 76.9 301.6 102 20 70 112.35 291.63 125 45 4-12 22*22/24*24 - 45
350 14 368 267 76.17 333.3 125 20 85 128.57 324.48 150 45 4-14 - 31.6 45
400 16 400 309 85.7 389.6 140 20 100 151.95 380 175 51 4-18 - 33.15 45
450 18 422 328 104.6 440.51 140 20 100 167.96 427.91 175 51 4-18 - 38 45
500 20 480 361 130.28 491.6 140 22 100 180.66 474 175 57 4-18 - 41.15 45
600 24 562 459 151.36 592.5 165 30 130 220.57 572.84 210 72 4-22 - 50.65 45
700 28 624 520 163 695 254 30 200 266 675.62 300 72 8-18 - 63.35 22.5
800 32 672 591 188 794.7 254 30 200 303.35 772.14 300 82 8-18 - 63.35 22.5
900 36 720 656 203 864.7 254 30 200 330.85 840.53 300 110 8-18 - 75 22.5
1000 40 800 721 216 965 254 30 200 374.5 940.52 300 142 8-18 - 85 22.5
1200 48 940 864 254 1160 298 34 230 453 1131 350 150 8-22 - 105 22.5
