电动直通单座调节阀
该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用于电力、冶金、化工、轻纺等工业自动控制系统中。
所属分类：
产品展示-按产品分类
调节阀
咨询热线：
电动直通单座调节阀
电动直通单座调节阀产品特点
ZAZP系列电动直通单座调节阀由DKZ型系列直行程电动执行机构和直通单座阀两部分组成，以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连续调节。
主要性能规范
产品型号
产品型号 |
ZAZP-16型 |
ZAZP-40型 |
ZAZP-64型 |
ZAZP-100型 |
- |
- |
ZAZP-64G型 |
ZAZP-100G型 |
技术参数
公称通径（mm） |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||
阀座直径（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
额定流量系数Kv |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
流量特性 |
直线 |
直线，等百分比 |
||||||||||||||||||
公称压力（MPa） |
10 |
1.6、 4.0、 6.4 |
||||||||||||||||||
连接型式 |
管螺纹连接G3/4 |
法兰连接：PN1.6、 4.0、 6.4 按JB/T79标准 |
||||||||||||||||||
配用执行机构型号 |
ZAZ-25 |
ZAZ-25 DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
|||||||||||||||
出抽推力（N） |
250 |
250 4000 |
4000 |
6400 |
6400 |
|||||||||||||||
行程L(mm) |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||
全行程时间（s） |
20 |
20 8 |
12.5 |
20 |
32 |
37 |
||||||||||||||
作用方式 |
电开式（K）常用；电关式（B） |
|||||||||||||||||||
输入信号 |
0~10mA 4~20mA DC |
|||||||||||||||||||
供电电源 |
220V;50~60Hz |
|||||||||||||||||||
固有可调比R |
30:1 |
|||||||||||||||||||
主要技术性能指标
项目 |
技术性能指标 |
基本误差% |
≤±5 |
回差% |
≤3 |
死区% |
≤5 |
泄漏量 |
0.01%x阀额定容量 |
额定流量系数误差% |
≤±10；当Kv≤6.3时，为≤±15 |
电动直通单座调节阀主要零件材质
阀体材料 |
材料牌号 |
公称压力（MPa） |
适用温度范围（℃） |
|
常温型 |
热片型 |
|||
铸铁 |
HT200 |
1.6 |
-20~200 |
- |
铸钢 |
ZG230~450 |
4.0、 6.4 |
-40~250 |
-40~450 |
铸不锈钢 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
4.0、 4.6 |
-40~250 |
-60~450 |
允许压差
公称通径（mm） |
G3/4" |
20 |
||||||||
阀座直径（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
允许压差（MPa） |
公称压力值 |
4.9 |
3.7 |
2.4 |
1.6 |
1.1 |
0.6 |
|||
公称压力（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
允许压差（MPa） |
PN值 |
5.0 |
2.8 |
1.7 |
1.7 |
1.0 |
0.6 |
1.1 |
0.7 |
0.4 |

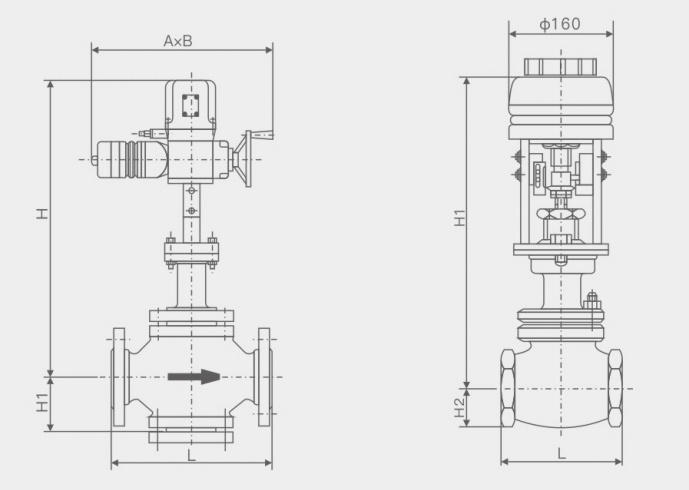

电动直通单座调节阀图纸
主要外形连接尺寸
公称通径（mm） |
AxB |
L |
H1 |
H2 |
|||
PN1.6 |
PN4.0 |
PN6.4 |
常温型 |
热片型 |
|||
G3/4" |
φ160 |
|
|
|
391 |
478 |
32 |
20 |
230x460 |
180 |
190 |
190 |
653 |
804 |
65 |
25 |
185 |
190 |
200 |
665 |
816 |
99 |
|
32 |
200 |
210 |
210 |
671 |
822 |
105 |
|
40 |
220 |
230 |
235 |
683 |
834 |
116 |
|
50 |
230x530 |
250 |
255 |
265 |
698 |
849 |
131 |
65 |
275 |
285 |
295 |
789 |
949 |
165 |
|
80 |
300 |
310 |
320 |
792 |
852 |
173 |
|
100 |
350 |
355 |
370 |
796 |
956 |
177 |
|
125 |
260x630 |
410 |
425 |
440 |
847 |
1062 |
225 |
150 |
450 |
460 |
475 |
855 |
1070 |
233 |
|
200 |
550 |
560 |
570 |
894 |
1109 |
272 |
|
