挂胶无销对夹蝶阀

无销蝶阀是我公司在对夹式蝶阀的基础上，引进国外先进的设计制造技术，开发的新产品。该产品具备了对夹式蝶阀的一切优点，而且还具有抗腐蚀性强，无销孔的有点。该产品主要适用于石油，化工，食品，医药，造纸，船舶，城市给排水，冶炼，能源等系统中作为调节和截流装置使用，它可以在管线中任意位置安装。

所属分类：

给排水系统

水资源利用

水利工程系统

海水淡化

市政建筑

图片名称

咨询热线：

022-25282562

联系我们

挂胶无销对夹蝶阀

产品特点：

1、小型轻便，容易拆装及维修，并可在任意位置上安装。

2、结构简单、紧凑、90°运转启闭迅速。

3、操作扭矩小，省力轻巧。

4、达到完全密封，气体试验泄露为零。

5、选择不同零部件材质，可适用多种介质。

6、流量特性趋于直线，调节性能好。

7、启闭试验次数多达数万次、寿命长。

性能规范

公称通径

50(2") ~300 (12")

公称压力

1.0

1.6

试验压力

壳体

1.1

1.76

密封

1.5

2.4

适用温度

-15-+150

适用介质

淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等

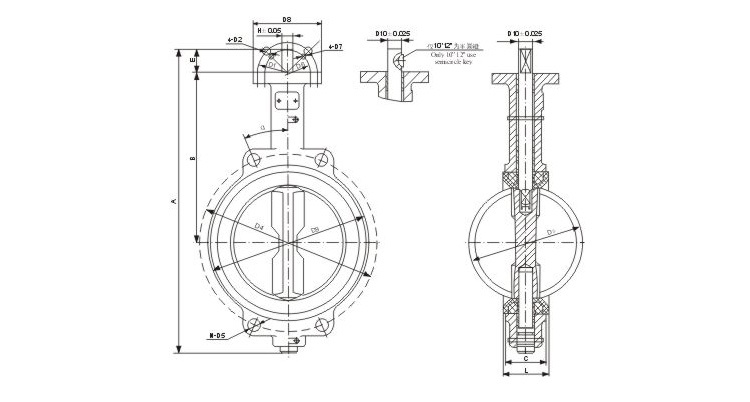

主要尺寸表

DN

A

B

C

E

L

H

a

D1

D2

D3

D4

N-D5

D6

D7

D8

D9

D10

mm

inch

50

2"

280

161

42.04

52.9

32

9.52

45°

83

11

52.6

120

4-23

70

10

102

100

12.6

65

21/2"

303

175

44.68

64.5

32

9.52

45°

83

11

64.3

136.13

4-26.6

70

10

102

120

12。6

80

3"

315

181

45.21

78.8

32

9.52

45°/22.5°

83

11

78.8

152.4/160.0

4-24/4-18

70

10

102

127

12.6

100

4"

353

200

52.07

104

32

11.11

45°/22.5°

83

11

104

177.8/185.16

4.17.5/4-25.8

70

10

102

156

15.77

125

5"

379

213

54.36

123.3

32

12.7

22.5°

83

11

123.3

215.01

4-23

70

10

102

190

18.92

150

6"

404

226

55.75

155.6

32

12.7

22.5°

83

11

155.7

238.12

4-25

70

10

102

212

18.92

200

8"

487

260

60.58

202.5

45

15.87

15°/22.5°

127

14

202.4

296.07

4-23/4-26

102

12

152

268

22.1

250

10"

547

292

65.63

250.5

51

-

22.5°/15°

127

14

250.4

357

4-22/4-29

102

12

152

325

28.45

300

12"

631

337

76.9

301.6

51

-

15°

127

14

301.5

406.4/431.8

4-30.2/4-25.4

102

12

152

403

28.45

对夹蝶阀产品详情
