产品展示
明杆闸阀
明杆橡胶闸阀除具有暗杆橡胶闸阀的有点之外，并可以比较直观的显示阀门开度。启闭迅速可靠，故常应用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、冶金、能源系统等流体管线上作为通断装置使用，一般安装于距地面以上位置。
所属分类：
给排水系统
消防系统
水资源利用
水利工程系统
供热系统
海水淡化
市政建筑
咨询热线：
明杆闸阀
性能规范
公称压力 |
1.0 |
1.6 |
强度试验 |
1.5 |
2.4 |
密封试验 |
1.1 |
1.76 |
适用温度 |
≤120 |
|
适用介质 |
水、油、气及非腐蚀性介质 |
|
主要零部件材料
零件名称 |
材料 |
阀体、阀盖 |
铸铁、球铁、铸钢 |
阀杆 |
不锈钢 |
阀杆螺母 |
铜合金 |
密封圈 |
丁晴橡胶、三元乙丙 |
手轮 |
可锻铸铁 |

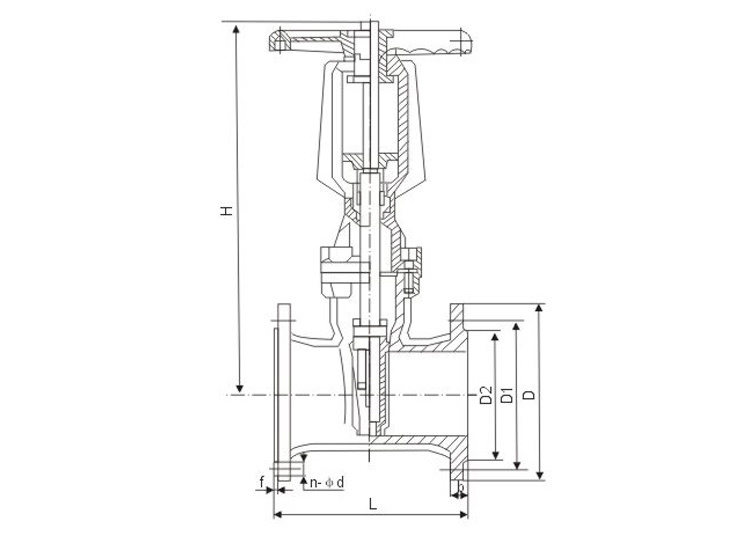

主要尺寸表和重量
DN(mm) |
L |
H |
D |
D1 |
D2 |
n- φd |
b |
f |
重量 |
|||||
1.0 |
1.6 |
1.0 |
1.6 |
1.0 |
1.6 |
1.0 |
1.6 |
1.0 |
1.6 |
|||||
40 |
165 |
300 |
150 |
150 |
110 |
110 |
84 |
84 |
4- φ18 |
4- φ18 |
19 |
19 |
3 |
6.5 |
50 |
178 |
340 |
165 |
165 |
125 |
125 |
99 |
99 |
4- φ18 |
4- φ18 |
20 |
19 |
3 |
8 |
65 |
190 |
370 |
185 |
185 |
145 |
145 |
118 |
118 |
4- φ18 |
4- φ18 |
20 |
19 |
3 |
12 |
80 |
203 |
410 |
200 |
200 |
160 |
160 |
132 |
132 |
8- φ18 |
8- φ18 |
22 |
19 |
3 |
20 |
100 |
229 |
450 |
220 |
220 |
180 |
180 |
156 |
156 |
8- φ18 |
8- φ18 |
24 |
19 |
3 |
26 |
125 |
254 |
480 |
250 |
250 |
210 |
210 |
184 |
184 |
8- φ18 |
8- φ18 |
26 |
19 |
3 |
35 |
150 |
267 |
550 |
285 |
285 |
240 |
240 |
211 |
211 |
8- φ23 |
8- φ23 |
26 |
19 |
3 |
48 |
200 |
229 |
630 |
340 |
340 |
295 |
295 |
266 |
266 |
8- φ23 |
12- φ23 |
26 |
20 |
3 |
75 |
250 |
330 |
750 |
395 |
405 |
350 |
355 |
319 |
319 |
12- φ23 |
12- φ28 |
28 |
22 |
3 |
120 |
300 |
356 |
820 |
445 |
460 |
400 |
410 |
370 |
370 |
12- φ23 |
12- φ28 |
28 |
24.5 |
4 |
165 |
350 |
381 |
980 |
505 |
520 |
460 |
470 |
429 |
429 |
16- φ23 |
16- φ28 |
30 |
26.5 |
4 |
230 |
400 |
406 |
1010 |
565 |
580 |
515 |
525 |
480 |
480 |
16- φ28 |
16- φ31 |
32 |
28 |
4 |
270 |
450 |
432 |
1270 |
615 |
640 |
565 |
585 |
530 |
548 |
20- φ28 |
20- φ31 |
32 |
30 |
4 |
450 |
500 |
457 |
1270 |
670 |
715 |
620 |
650 |
582 |
609 |
20- φ28 |
20- φ34 |
34 |
31.5 |
4 |
590 |
600 |
508 |
1390 |
780 |
840 |
725 |
770 |
682 |
720 |
20- φ31 |
20- φ37 |
36 |
36 |
5 |
619 |
明杆闸阀产品详情
