BZ41HW 保温夹套闸阀
保温夹套闸阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通阀门的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。本产品可广泛应用于化工行业系统。
所属分类：
化工行业
给排水系统
消防系统
水资源利用
水利工程系统
供热系统
市政建筑
咨询热线：
BZ41HW 保温夹套闸阀
BZ41H/W 保温夹套闸阀详情
工程通径：DN15~DN600
公称压力：PN16/25
工作温度：-40℃~500℃
适用介质：重油、胶类、酸碱类及尿素等
BZ41H/W 保温夹套闸阀执行标准
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
GB/T12234 |
GB/T12221 |
GB/T9113JB/T79、GB/T20592、EN1092 |
JB/T9092、GB/T13927、API598 |
GB/T12224 |
主要零件材质
零件名称 |
ZG1Cr18Ni9Ti 系列 |
ZG00Cr18Ni10 系列 |
ZG1Cr18Ni12Mo2Ti 系列 |
ZG00Cr17Ni14Mo2 系列 |
WCB 系列 |
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
阀杆 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
垫片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 |
压盖 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

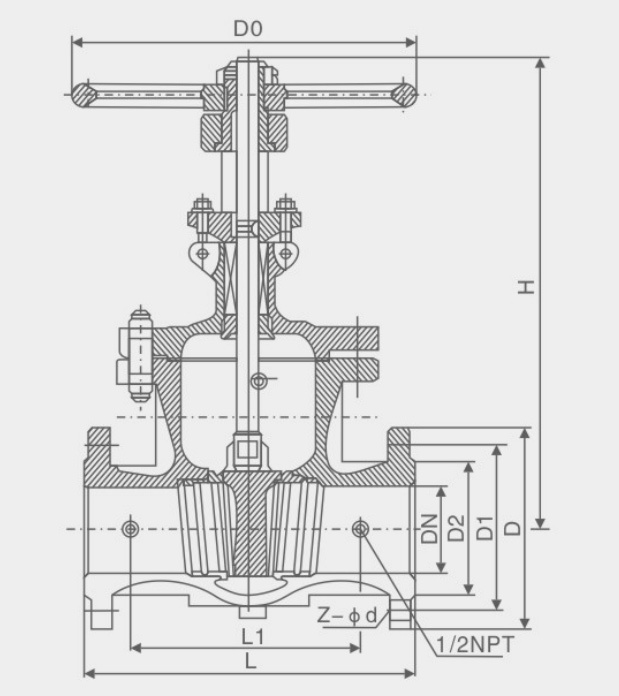

BZ41H/W 保温夹套闸阀图纸
BZ41H/W 保温夹套闸阀PN1.6/2.5MPa主要外形连接尺寸
DN(mm) |
L |
L1 |
D |
D1 |
D2 |
b |
Z-φd |
H |
Do |
WT(kg) |
BZ41H-16C BZ41W-16P/R/PL/RL |
||||||||||
40 |
200 |
70 |
160 |
125 |
100 |
18 |
4-φ18 |
310 |
200 |
49 |
50 |
250 |
80 |
180 |
145 |
120 |
18 |
4-φ18 |
358 |
240 |
54 |
65 |
270 |
90 |
195 |
160 |
135 |
20 |
8-φ18 |
373 |
240 |
81 |
80 |
280 |
100 |
215 |
180 |
155 |
20 |
8-φ18 |
435 |
280 |
100 |
100 |
300 |
100 |
245 |
210 |
185 |
22 |
8-φ18 |
500 |
300 |
120 |
125 |
325 |
110 |
280 |
240 |
210 |
24 |
8-φ23 |
614 |
320 |
210 |
150 |
350 |
120 |
335 |
295 |
265 |
26 |
12-φ23 |
674 |
360 |
260 |
200 |
400 |
130 |
405 |
355 |
320 |
30 |
12-φ25 |
818 |
400 |
300 |
250 |
450 |
140 |
460 |
410 |
375 |
30 |
12-φ25 |
969 |
450 |
400 |
300 |
500 |
160 |
520 |
470 |
435 |
34 |
16-φ25 |
1145 |
560 |
490 |
BZ41H-25 BZ41W-25P/R/PL/RL |
||||||||||
40 |
200 |
70 |
160 |
125 |
100 |
20 |
4-φ18 |
358 |
240 |
52 |
50 |
250 |
80 |
180 |
145 |
120 |
22 |
8-φ18 |
373 |
240 |
56 |
65 |
270 |
90 |
195 |
160 |
135 |
22 |
8-φ18 |
4365 |
280 |
86 |
80 |
280 |
100 |
230 |
1490 |
160 |
24 |
8-φ18 |
500 |
300 |
105 |
100 |
300 |
100 |
270 |
220 |
188 |
28 |
8-φ15 |
614 |
320 |
170 |
125 |
325 |
110 |
300 |
250 |
218 |
30 |
8-φ25 |
674 |
360 |
245 |
150 |
350 |
120 |
360 |
310 |
278 |
34 |
12-φ25 |
818 |
400 |
270 |
200 |
400 |
130 |
425 |
370 |
332 |
36 |
12-φ30 |
969 |
450 |
380 |
250 |
450 |
140 |
485 |
430 |
390 |
40 |
12-φ30 |
1145 |
560 |
535 |
300 |
500 |
160 |
550 |
490 |
448 |
44 |
16-φ34 |
1145 |
640 |
546 |
