LKD830 对夹式高性能蝶阀
LKD830 对夹式高性能蝶阀产品详情图
主要零件与材质
序号 |
名称 |
材质 |
序号 |
名称 |
材质 |
序号 |
名称 |
材质 |
1 |
阀体 |
WCB,CF8,CF8M,CF3M |
9 |
填料组 |
PTFE,RPTFE,PPL |
17 |
底盖螺栓 |
WCB,CF8 |
2 |
阀板 |
CF8,CF8M,CF3M |
10 |
填料垫 |
316 |
18 |
双头螺栓 |
GB3098.18.8级GB3098.1A2-70级 |
3 |
嵌件 |
20#,304,316,316L |
11 |
挡圈 |
316 |
19 |
弹簧垫圈 |
WCB,316 |
4 |
密封圈 |
PTFE,RPTFE,PPL |
12 |
上轴套 |
316+RPTFE |
20 |
六角螺母 |
GB3098.18.8级GB3098.1A2-70级 |
5 |
填料压盖 |
CF8 |
13 |
下轴套 |
316+RPTFE |
21 |
嵌件螺栓 |
WCB,CF8 |
6 |
压圈 |
316 |
14 |
底盖轴承 |
Gr15轴承钢 |
22 |
铭牌 |
316 |
7 |
阀杆 |
17-4PH |
15 |
底盖垫片 |
PTFE,RPTFE,PPL |
23 |
铭牌铆钉 |
316 |
8 |
锲销 |
17-4PH |
16 |
底盖 |
WCB,CF8,CF8M |
|
|
|

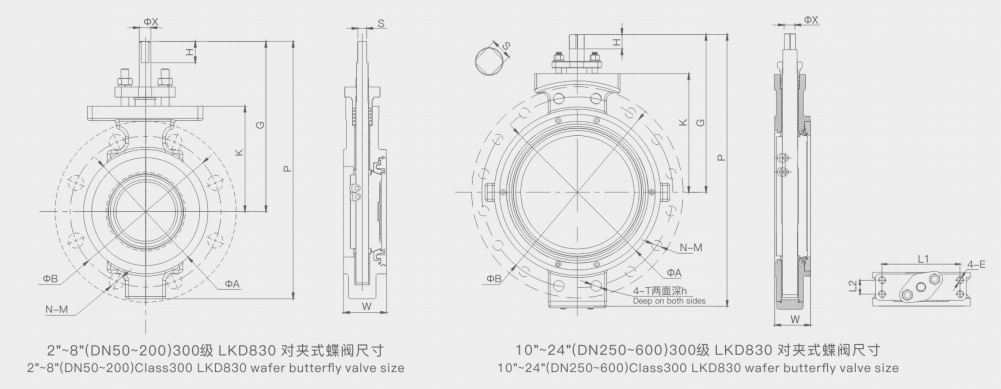

LKD830 对夹式高性能蝶阀图纸
LKD830 2"~8"(DN50~200) Class 300LB主要外形连接尺寸
NPS |
DN |
K |
G |
P |
W |
A |
B |
L1 |
L2 |
E |
N |
M |
H |
X |
S |
2" |
50 |
80 |
124 |
186 |
43 |
96 |
127 |
125.5 |
22.35 |
M10 |
8 |
φ19 |
14 |
φ11.8 |
9 |
2.5" |
65 |
111 |
193 |
276 |
49 |
118 |
149.2 |
125.5 |
22.35 |
M10 |
8 |
φ22 |
27 |
φ15.5 |
11.2 |
3" |
80 |
121 |
203 |
297 |
49 |
132 |
168.3 |
125.5 |
22.35 |
M10 |
8 |
φ22 |
27 |
φ15.5 |
11.2 |
4" |
100 |
133 |
215 |
325 |
54 |
157 |
200 |
125.5 |
22.35 |
M10 |
8 |
φ22 |
27 |
φ15.5 |
11.2 |
5" |
125 |
135 |
217 |
344 |
57 |
186 |
235 |
125.5 |
22.35 |
M10 |
8 |
φ22 |
27 |
φ15.5 |
11.2 |
6" |
150 |
175 |
257 |
410 |
59 |
217.5 |
269.9 |
125.5 |
22.35 |
M10 |
12 |
φ22 |
27 |
φ21.9 |
15.9 |
8" |
200 |
213 |
295 |
475 |
73 |
273 |
330.2 |
142.75 |
37.34 |
M12 |
12 |
φ26 |
28 |
φ28.2 |
20.6 |
LKD830 10"~24"(DN250~600) Class 300LB主要外形连接尺寸
NPS |
DN |
K |
G |
P |
W |
A |
B |
L1 |
L2 |
E |
N |
M |
T |
h |
H |
X |
S |
10" |
250 |
254 |
347 |
569 |
83 |
327 |
387.4 |
142.75 |
37.34 |
M12 |
16 |
φ29 |
M27 |
通孔 |
33 |
φ34.7 |
23.7 |
12" |
300 |
283 |
380 |
664 |
92 |
385 |
450.8 |
142.75 |
37.34 |
M12 |
16 |
φ32 |
M30 |
通孔 |
35 |
φ34.93 |
28.7 |
14" |
350 |
325 |
413 |
699 |
117 |
445 |
514.4 |
203.2 |
82.55 |
M14 |
20 |
φ32 |
M30 |
28 |
40 |
φ46 |
41.4 |
16" |
400 |
350.5 |
438.5 |
773.5 |
133 |
505 |
571.5 |
203.2 |
82.55 |
M14 |
20 |
φ35 |
M33 |
32 |
41 |
φ47 |
41.4 |
18" |
450 |
424.4 |
517 |
884 |
149 |
550 |
628.6 |
254 |
82.55 |
M16 |
24 |
φ35 |
M33 |
32 |
41 |
φ54.1 |
41.4 |
20" |
500 |
447 |
540 |
975 |
159 |
610 |
685.8 |
254 |
82.55 |
M20 |
24 |
φ35 |
M33 |
32 |
50.8 |
φ70 |
50.8 |
24" |
600 |
501 |
615 |
1098 |
181 |
718 |
812.8 |
254 |
82.55 |
M20 |
24 |
φ42 |
M39 |
38 |
50.8 |
φ83 |
51 |
