顶部导向型套筒调节阀
本公司生产的系列双密封套筒调节阀，采用套筒导向，压力平衡式阀芯。该系列的调节阀是套筒双密封结构主要应用于泄露要求不高的场合，因为是双密封结构两个密封面都是金属密封，因此是用的温度范围更宽一些。
所属分类：
化工行业
给排水系统
消防系统
水资源利用
水利工程系统
市政建筑
咨询热线：
顶部导向型套筒调节阀
顶部导向型套筒调节器产品特点
阀芯利用压力平衡式结构，启闭力小，通过娇小的执行机构推力就能控制高压差的工况。广泛应用于要求动态稳定性好的中低温、中低压管线的流体控制。密封性能好、允许压差大。铜套导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换阀内件，维修效率高，节约人力和时间。平衡阀芯结构确保所需的执行机构推力最小。
技术参数
阀体形式 |
直通S型铸造阀 |
阀芯形式 |
平衡式双密封套筒阀芯 |
公称通径 |
DN25~300mm；NPS 1"~12" |
公称压力 |
PN1.6~16MPa；CLASS 150~1500LB |
适用温度 |
-196~+550℃（按工况可选） |
连接形式 |
法兰、焊接、螺纹（适用于1"内） |
法兰距 |
符合IEC 60534 |
压盖形式 |
螺栓压紧式 |
密封垫片 |
金属石墨缠绕垫片 |
填料 |
聚四氟乙烯、柔性石墨 |
执行器 |
气动执行器、电动执行器 |

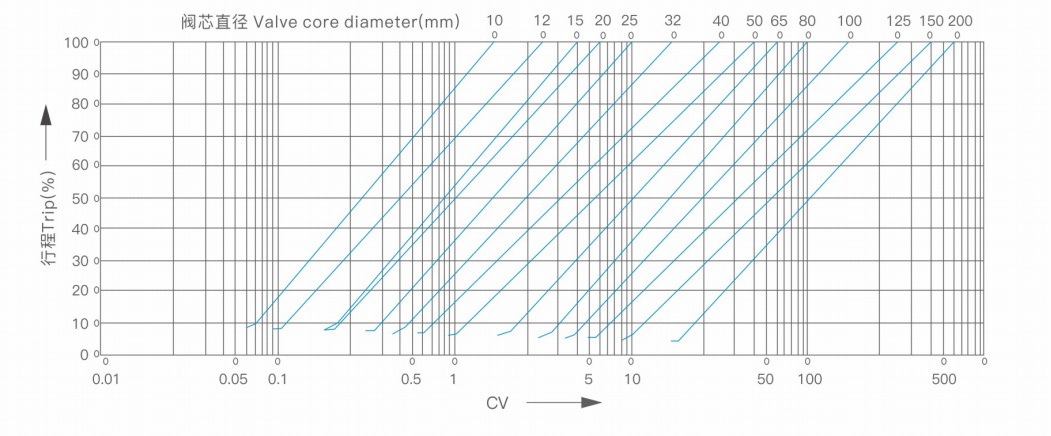

顶部导向型套筒调节阀流量特性曲线图
主要零件材质
本体材质为碳钢
1 |
阀体 |
WCB |
LCB |
WC9 |
2 |
垫片 |
316+石墨 |
||
3 |
套筒 |
304 |
304 |
304 |
4 |
阀芯 |
304 |
304 |
304 |
5 |
垫片 |
316+石墨 |
||
6 |
螺柱 |
304 |
304 |
304 |
7 |
螺母 |
304 |
304 |
304 |
8 |
阀盖 |
WCB |
LCB |
WC9 |
9 |
阀杆 |
304 |
304 |
304 |
10 |
填料 |
PTFE+柔性石墨 |
||
11 |
锁紧螺母 |
304 |
304 |
304 |
12 |
压套 |
304 |
304 |
304 |
13 |
压板 |
304 |
304 |
304 |
本体材质为不锈钢
1 |
阀体 |
CF8 |
CF8M |
CF3M |
2 |
垫片 |
316+石墨 |
||
3 |
套筒 |
304 |
316 |
316L |
4 |
阀芯 |
304 |
316 |
316L |
5 |
垫片 |
316+石墨 |
||
6 |
螺柱 |
304 |
316 |
316L |
7 |
螺母 |
304 |
316 |
316L |
8 |
阀盖 |
CF8 |
CF8M |
CF3M |
9 |
阀杆 |
304 |
316 |
316L |
10 |
填料 |
PTFE+柔性石墨 |
||
11 |
锁紧螺母 |
304 |
316 |
316L |
12 |
压套 |
304 |
316 |
316L |
13 |
压板 |
304 |
316 |
316L |
注：1、以上为标准配置结构，阀座为金属密封，阀座为软密封选用VI级可选件。可提供喷焊硬质合金的阀内件。
2、常规材质为碳钢和不锈钢两种，可根据用户现场条件定制特殊材质控制阀产品。
顶部导向型套筒调节器规格参数
阀座直径（mm） |
251 |
321-1/4 |
401-1/2 |
502 |
652-1/2 |
803 |
1004 |
1255 |
1506 |
2008 |
25010 |
30012 |
||
流量系数（Kv） |
直线 |
10 |
15 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1400 |
|
等百分比 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1500 |
||
口径（DN） |
行程 |
可选流量系数Cv(★ 标准型 ● 推荐 ○ 定制 ) |
||||||||||||
25 |
1 |
16mm |
★ |
|||||||||||
32 |
1-1/4 |
25mm |
○ |
★ |
||||||||||
40 |
1-1/2 |
○ |
● |
★ |
||||||||||
50 |
2 |
○ |
● |
● |
★ |
|||||||||
65 |
2-1/2 |
40mm |
○ |
○ |
○ |
★ |
||||||||
80 |
3 |
○ |
○ |
○ |
● |
★ |
||||||||
100 |
4 |
○ |
○ |
○ |
● |
● |
★ |
|||||||
125 |
5 |
60mm |
○ |
○ |
○ |
★ |
||||||||
150 |
6 |
○ |
○ |
● |
★ |
|||||||||
200 |
8 |
○ |
○ |
● |
● |
★ |
||||||||
250 |
10 |
100mm |
○ |
● |
● |
★ |
||||||||
300 |
12 |
○ |
● |
● |
★ |
|||||||||
气动执行机构 |
HA/B-23 |
HA/B-34 |
HA/B-45 |
HA/B-56 |
||||||||||
350cm² |
560cm² |
900cm² |
1400cm² |
|||||||||||
作用方式 |
弹簧范围 |
金属密封允许压差（MPa） |
||||||||||||
气开式 |
20-100KPa |
3.0 |
2.25 |
2.25 |
1.95 |
2.36 |
2.04 |
1.67 |
1.41 |
1.41 |
1.14 |
0.65 |
0.55 |
|
40-200KPa |
6.4 |
6.4 |
6.4 |
6.4 |
||||||||||
