圆片式止回阀
莱科阀门生产的H74X/H 型 、II型对夹圆片止回阀，是一种超薄形止回阀，它具有结构简单、外形美观、重量轻、安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对安装空间有限制的场所最为适用。
所属分类：
化工行业
给排水系统
水资源利用
水利工程系统
市政建筑
咨询热线：
圆片式止回阀
性能规范
公称压力PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
壳体试验压力(MPa) |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验压力(MPa) |
1.1 |
1.76 |
2.75 |
4.4 |
适用温度°C |
≤400(硬密封) ≤120(最高≤250)(软密封) |
|||
适用介质 |
油、水、酸碱液体 |
|||
主要零部件材料
零件名称 |
阀体、阀瓣 |
密封圈 |
材料 |
碳钢、不锈钢、铜 |
丁晴橡胶、三元丙橡胶、聚四氟乙烯 |

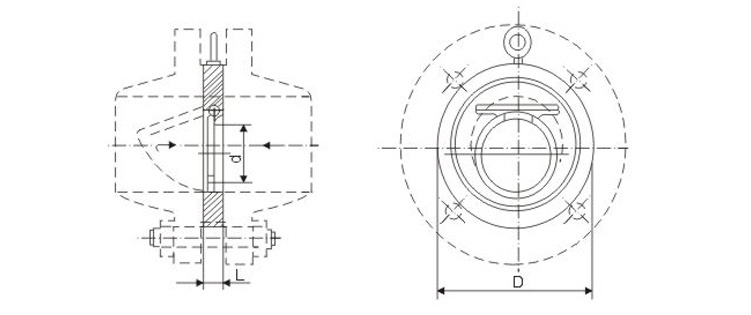

主要尺寸表
DN(mm) |
d |
L |
D |
||||
I型 |
II型 |
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
PN4.0MPa |
||
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
200 |
140 |
29 |
43 |
275 |
275 |
286 |
293 |
250 |
188 |
29 |
43 |
330 |
331 |
343 |
355 |
300 |
216 |
38 |
50 |
380 |
386 |
403 |
420 |
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
500 |
406 |
65 |
80 |
596 |
620 |
627 |
631 |
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |
