美标铸钢闸阀

美标铸钢闸阀是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能;用于流体控制系统的阀门，从最简单的美标截止阀到极为复杂的自控系统中所用的各种美标阀门，其品种和规格相当繁多。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

所属分类：

化工行业

给排水系统

市政建筑

咨询热线：

022-25282562

联系我们

美标铸钢闸阀

产品特点

1、产品设计制造符合国外先进标准要求，密封可靠，性能优良；

2、结构设计紧凑合理，造型美观；

3、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松；

4、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。

美标铸钢闸阀执行标准

设计与制造	结构长度	连接法兰	对焊连接尺寸	压力-温度	试验与检验
API 600	ANSI B16.10	ASME B16.5/B16.47	ANSI B16.25	ANSI B16.34	API 598

美标铸钢闸阀主要性能规范

公称压力	强度试验		水密封试验		气密封试验
公称压力	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5~0.7	60~100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.0	9367	46.8	6873

美标铸钢闸阀主要零件材质

阀体/阀盖/阀瓣	阀杆	密封面	垫片（环）	填料	工作温度（℃）	适用介质
WCB	20Cr13	13CrSTL 本体材料 PTFE 尼龙	增强柔性石墨13Cr柔性石墨 SFB-2 08软钢 F304 F316 F304L F316L	NBR/FPM 柔性石墨增强柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38CrMoAl25Cr2Mov				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤600	硝酸、醋酸、尿酸
CF3	F316
CF8M	F304L
CF3M	F316L

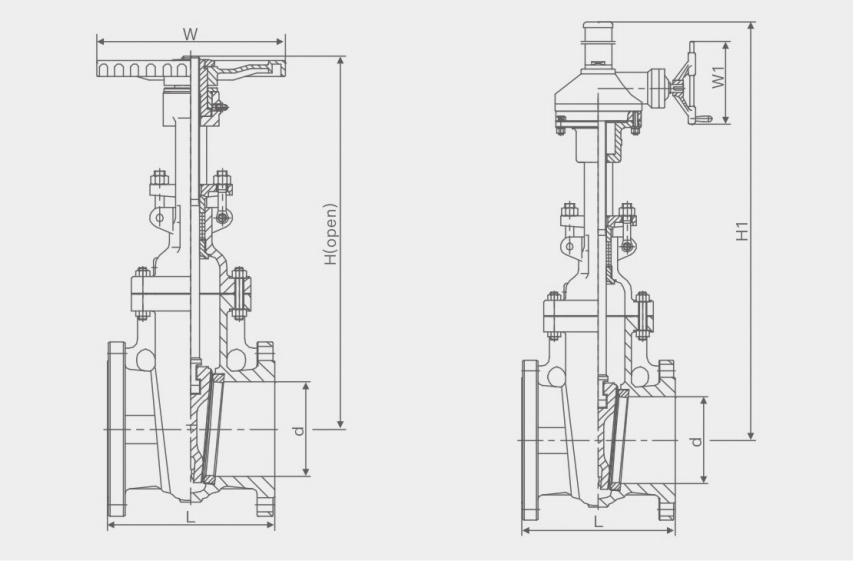

美标铸钢闸阀图纸

美标铸钢闸阀Class 150Lb主要外形连接尺寸

磅级 Class	NPS(in)	DN(mm)	L			d	H	H1	W	W1	WT（kg）
磅级 Class	NPS(in)	DN(mm)	RF	RTJ	BW	d	H	H1	W	W1	手轮	传动装置
Class150	1/2	15	108	119	108	15	195	-	120	-	4	-
	3/4	20	117	130	117	19	210	-	120	-	5	-
	1	25	127	140	127	25	240	-	140	-	7	-
	1 1/4	32	140	153	140	32	300	-	180	-	10	-
	1 1/2	40	165	178	165	38	395	-	200	-	14	-
	2	50	216	191	216	49	400	-	200	-	19	-
	2 1/2	65	241	203	241	62	435	-	200	-	25	-
	3	80	282	216	282	74	515	-	250	-	33	-
	4	100	305	241	305	100	595	-	280	-	49	-
	5	125	381	267	381	127	725	-	280	-	62	-
	6	150	403	279	403	150	780	820	300	310	77	104
	8	200	419	305	419	201	975	1020	350	310	123	150
	10	250	457	343	457	282	1150	1200	400	310	188	215
	12	300	502	368	502	303	1380	1430	450	310	288	315
	14	350	572	394	572	354	1545	1580	500	310	385	435
	16	400	610	419	610	385	1733	1780	500	460	500	552
	18	450	660	445	660	436	1915	1990	500	460	601	653
	20	500	711	470	711	487	2122	2220	600	460	764	816
	24	600	813	521	813	589	2520	2600	600	460	1007	1185
	26	650	864	-	864	633	-	2800	-	600	-	1550
	28	700	914	-	914	684	-	3050	-	600	-	1880
	30	750	914	-	914	735	-	3130	-	600	-	2300
	32	800	965	-	965	779	-	3280	-	600	-	2550
