国标旋启式止回阀
国标旋启式止回阀适用于压力PN1.6-42.0MPa，工作温度-46℃~570℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，防止介质的倒流。
所属分类：
化工行业
咨询热线：
国标旋启式止回阀
国标旋启式止回阀产品特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能好、寿命使用长；
3、内装式的销轴结构，减小外泄漏点，使用可靠；
4、当压力≥16.0MPa时，阀门中腔采用自紧式密封结构，介质压力越高，密封性能越好；
5、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
主要性能规范
设计标准 |
GB/T 12236 |
||||||
压力温度等级 |
GB/T 12224 |
||||||
结构长度 |
GB/T 12221、GB/T 15188.1 |
||||||
法兰型式尺寸 |
GB/T 9113、JB/T 79、EN1092、ASME B16.5/B16.47 |
||||||
对焊端连接 |
GB/T 12224 |
||||||
检验与试验 |
JB/T 9092、GB/T13927、API598 |
||||||
试验压力 |
公称压力 |
PN1.6 |
PN2.5 |
PN4.0 |
PN6.4 |
PN10.0 |
PN16.0 |
壳体试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
高压密封 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
17.6 |
|
低压密封 |
0.6 |
||||||
主要零件材质
零件名称 |
碳钢 |
不锈钢 |
合金钢 |
低温钢 |
阀体 |
WCB |
CF8 |
WC6 |
LCB |
阀座 |
25# |
0Cr18Ni9(304) |
12Cr1MoVA |
0Cr18Ni9(304) |
阀瓣 |
WCB |
CF8 |
WC6 |
LCB |
摇杆 |
20Cr13 |
304 |
20Cr13 |
LCB |
销轴 |
1Cr13 |
0Cr18Ni9(304) |
0Cr18Ni9(304) |
0Cr18Ni9(304) |
连接架 |
WCB |
CF8 |
WC6 |
LCB |
垫片 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
阀盖 |
WCB |
CF8 |
WC6 |
LCB |
双头螺柱 |
35CrMoA |
0Cr18Ni9(304)/B8 |
B16/25Cr2MoVA |
35CrMoA/B7 |
螺母 |
45# |
0Cr18Ni9(304)/8 |
7/35CrMoA |
45/2H |

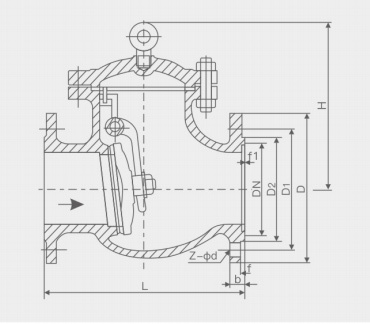

设计图纸
国标旋启式止回阀主要外形连接尺寸
压力（MPa） |
DN(mm) |
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H |
WT(kg) |
PN1.6 |
50 |
230 |
165 |
125 |
102 |
18 |
3 |
4-φ18 |
135 |
21 |
65 |
290 |
185 |
145 |
122 |
18 |
3 |
8-φ18 |
142 |
28 |
|
80 |
310 |
200 |
160 |
138 |
20 |
3 |
8-φ18 |
165 |
38 |
|
100 |
350 |
220 |
180 |
158 |
20 |
3 |
8-φ18 |
180 |
58 |
|
125 |
400 |
250 |
210 |
188 |
22 |
3 |
8-φ18 |
210 |
92 |
|
150 |
480 |
285 |
240 |
212 |
22 |
3 |
8-φ22 |
233 |
130 |
|
200 |
600 |
340 |
295 |
268 |
24 |
3 |
12-φ22 |
304 |
210 |
|
250 |
730 |
405 |
355 |
320 |
26 |
3 |
12-φ26 |
348 |
294 |
|
300 |
850 |
460 |
410 |
378 |
28 |
4 |
12-φ26 |
390 |
367 |
|
350 |
980 |
520 |
470 |
438 |
30 |
4 |
16-φ26 |
430 |
410 |
|
400 |
1100 |
580 |
525 |
490 |
32 |
4 |
16-φ30 |
468 |
461 |
|
450 |
1200 |
640 |
585 |
550 |
40 |
4 |
20-φ30 |
523 |
570 |
|
500 |
1250 |
715 |
650 |
610 |
44 |
4 |
20-φ33 |
525 |
850 |
|
PN2.5 |
50 |
230 |
165 |
125 |
102 |
20 |
3 |
4-φ18 |
160 |
22 |
65 |
290 |
185 |
145 |
122 |
22 |
3 |
8-φ18 |
175 |
29 |
|
80 |
310 |
200 |
160 |
138 |
24 |
3 |
8-φ18 |
185 |
38 |
|
100 |
350 |
235 |
190 |
162 |
24 |
3 |
8-φ22 |
220 |
61 |
|
125 |
400 |
270 |
220 |
188 |
26 |
3 |
8-φ26 |
248 |
96 |
|
150 |
480 |
300 |
250 |
218 |
28 |
3 |
8-φ26 |
276 |
132 |
|
200 |
600 |
360 |
310 |
278 |
30 |
3 |
12-φ26 |
350 |
213 |
|
250 |
730 |
425 |
370 |
335 |
32 |
3 |
12-φ30 |
410 |
297 |
|
300 |
850 |
485 |
430 |
395 |
34 |
4 |
16-φ30 |
430 |
372 |
|
350 |
980 |
555 |
490 |
450 |
38 |
4 |
16-φ33 |
518 |
415 |
|
400 |
1100 |
620 |
550 |
505 |
40 |
4 |
16-φ36 |
560 |
480 |
|
450 |
1200 |
670 |
600 |
555 |
46 |
4 |
20-φ36 |
582 |
610 |
|
500 |
1250 |
730 |
660 |
615 |
48 |
4 |
20-φ36 |
618 |
920 |
