Q41TC 手动陶瓷球阀
陶瓷球阀所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小,厂泛应用于电厂脱硫系统洗选矿系统、流体流星控制系统、化工行业等强腐蚀场台场合
所属分类：
化工行业
咨询热线：
Q41TC 手动陶瓷球阀
Q41TC 手动陶瓷球阀结构特点:
1.阀门壳体厚度超过标准数据要求三段结构设计,体型坚固。外型美观.
2、密封面精密研磨,确保零泄漏.
3、所有与介质接触均为结构陶瓷材料具有高耐磨损性。抗氧化和耐腐蚀性能.
Q41TC 手动陶瓷球阀应用规范
设计与制造 |
GB/T 12224 |
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
法兰尺寸 |
GB/T 9113.1 |
|
检验与试验 |
GB/T 9092 |
|
材料 |
碳钢 |
GB/T 12229 |
不锈钢 |
GB/T 12230 |
|
标志 |
GB/T 12220 |
|
供货 |
GB/T 12252 |
|
Q41TC 手动陶瓷球阀主要零部件材料
序号 |
名称 |
材料 |
1 |
端阀盖 |
WCB |
2 |
中体 |
WCB |
3 |
中体套 |
工程陶瓷 |
4 |
O形密封圈 |
氟橡胶 |
5 |
法兰套 |
工程陶瓷 |
6 |
球体 |
工程陶瓷 |
7 |
O形密封圈 |
氟橡胶 |
8 |
碟簧 |
50CrVA |
9 |
隔垫 |
304 |
10 |
阀杆 |
2Cr13 |
11 |
填料 |
PTFE |
12 |
六角螺母 |
8级 |
13 |
等长双头螺母 |
外购 |
14 |
填料压盖 |
WCB |
15 |
定位片 |
Q235镀白锌 |
16 |
轴用弹性挡圈 |
65Mn |
17 |
手柄 |
外购 |
18 |
垫圈 |
Q235 |
19 |
内六角螺钉 |
35# |
20 |
六甬螺栓 |
B |
21 |
大垫片 |
PTFE |
22 |
阀座 |
陶瓷 |

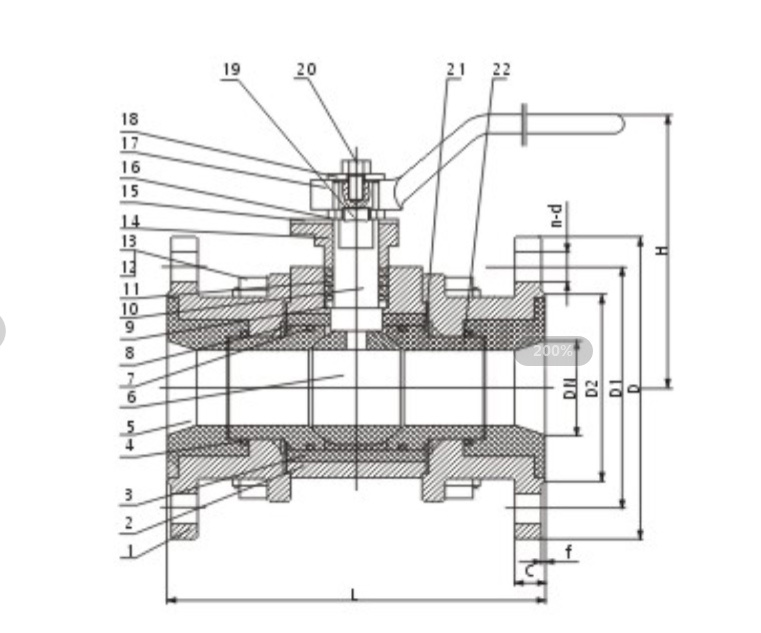

Q41TC 手动陶瓷球阀图纸
主要外形连接尺寸
DN |
L |
D |
D1 |
D2 |
C |
f |
H |
n-d |
15 |
130 |
95 |
65 |
46 |
15 |
2 |
86 |
4-φ14 |
20 |
130 |
105 |
75 |
56 |
16 |
2 |
95 |
4-φ14 |
25 |
140 |
115 |
85 |
65 |
16 |
2 |
108 |
4-φ14 |
32 |
165 |
140 |
100 |
76 |
18 |
2 |
115 |
4-φ18 |
40 |
165 |
150 |
110 |
84 |
18 |
2 |
115 |
4-φ18 |
50 |
203 |
165 |
125 |
99 |
20 |
2 |
115 |
4-φ18 |
65 |
222 |
185 |
145 |
118 |
20 |
2 |
115 |
4-φ18 |
80 |
241 |
200 |
160 |
132 |
20 |
2 |
145 |
8-φ18 |
100 |
305 |
220 |
180 |
156 |
22 |
2 |
188 |
8-φ18 |
125 |
356 |
250 |
210 |
184 |
22 |
2 |
210 |
8-φ18 |
150 |
394 |
285 |
240 |
211 |
24 |
2 |
260 |
8-φ22 |
200 |
457 |
340 |
395 |
266 |
24 |
2 |
320 |
8-φ22 |
250 |
533 |
395 |
350 |
319 |
26 |
2 |
368 |
12-φ22 |
