Q341TC 蜗轮陶瓷球阀

陶瓷球阀所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小,广泛应用于电厂脱硫系统洗选矿系统、流体流星控制系统、化工行业等强腐蚀场合.

所属分类：

化工行业

图片名称

咨询热线：

022-25282562

联系我们

Q341TC 蜗轮陶瓷球阀

Q341TC 蜗轮陶瓷球阀特点

1.阀门壳体厚度超过标准数据要求三段结构设计,体型坚固。外型美观.

2、密封面精密研磨,确保零泄漏.

3、所有与介质接触均为结构陶瓷材料具有高耐磨损性。抗氧化和耐腐蚀性能.

Q341TC 蜗轮陶瓷球阀应用规范

设计与制造

GB/T 12237-2005

结构长度

GB/T 12221-2005

法兰连接

GB/T 9113.1

检验试验

GB/T 13927-92

压力温度

GB/T 12224

阀门实验合格后需腔内消除积水、用风吹干内腔，涂防锈油，并在通径两端用盖堵住。

阀门表面按标准规定或客户要求涂漆

Q341TC 蜗轮陶瓷球阀主要零部件材料

序号

名称

材料

1

端阀盖

WCB

2

中体

WCB

3

中体套

工程陶瓷

4

O形密封圈

氟橡胶

5

法兰套

工程陶瓷

6

球体

工程陶瓷

7

O形密封圈

氟橡胶

8

碟簧

50CrVA

9

隔垫

304

10

阀杆

2Cr13

11

填料

PTFE

12

六角螺母

8级

13

等长双头螺母

外购

14

填料压盖

WCB

15

支架

16

蜗轮

17

大垫片

PTFE

18

阀座

陶瓷

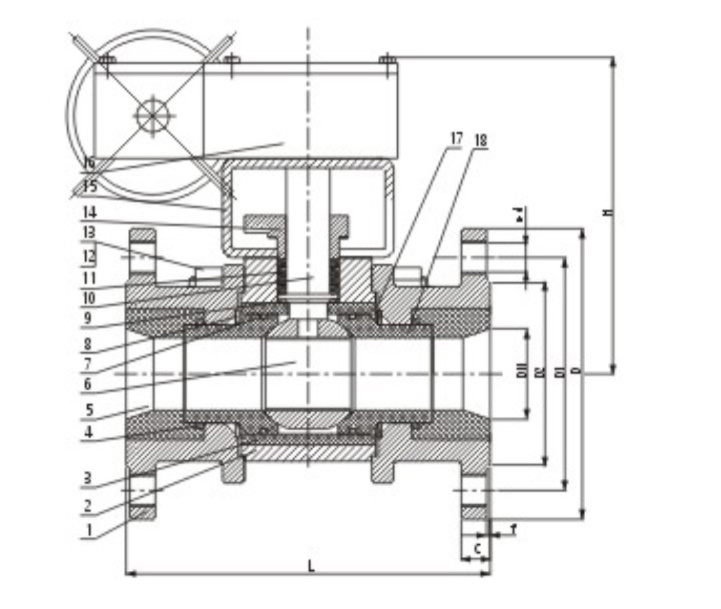

Q341TC 蜗轮陶瓷球阀图纸

Q341TC 蜗轮陶瓷球阀主要外形连接尺寸

DN

L

D

D1

D2

C

f

H

n-d

15

130

95

65

45

14

2

86

4-φ14

20

130

105

75

56

16

2

95

4-φ14

25

140

115

85

65

16

2

108

4-φ14

32

165

140

100

76

18

2

115

4-φ18

40

165

150

110

84

18

2

115

4-φ18

50

203

165

125

99

20

2

115

4-φ18

65

222

185

145

118

20

2

115

4-φ18

80

241

200

160

132

20

2

145

8-φ18

100

305

220

180

156

22

2

188

8-φ18

125

356

250

210

184

22

2

210

8-φ18

150

394

285

240

211

24

2

260

8-φ22

200

457

340

295

266

24

2

320

8-φ22

250

533

395

350

319

26

2

368

12-φ22
