卸灰固定球阀

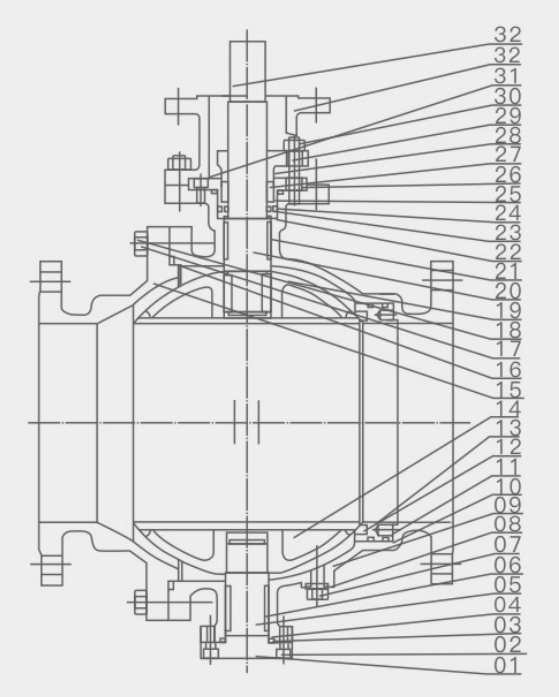

卸灰固定球阀主要零件材质
序号 |
零件名称 |
碳钢 |
灰铸铁 |
序号 |
零件名称 |
碳钢 |
灰铸铁 |
1 |
底盖 |
25 |
25 |
17 |
螺母 |
45 |
45 |
2 |
底盖螺钉 |
35CrMoA |
35CrMoA |
18 |
双头螺柱 |
35CrMoA |
35CrMoA |
3 |
垫圈 |
金属夹石墨 |
19 |
球体键 |
40Cr |
40Cr |
|
4 |
止推轴承 |
金属夹PTFE |
20 |
上阀杆 |
2Cr13 |
2Cr13 |
|
5 |
下阀杆 |
20Cr13 |
20Cr13 |
21 |
阀杆"O"形圈 |
氟橡胶 |
氟橡胶 |
6 |
下阀杆轴承 |
金属夹PTFE |
22 |
填料O形圈 |
氟橡胶 |
氟橡胶 |
|
7 |
垫圈 |
金属夹PTFE |
23 |
上阀杆轴承 |
金属夹PTFE |
||
8 |
排污塞 |
20Cr13 |
20Cr13 |
24 |
止推轴承 |
石墨 |
石墨 |
9 |
阀体 |
WCB |
25 |
阀杆填料函 |
25镀铬 |
25镀铬 |
|
10 |
阀座O形圈 |
氟橡胶 |
26 |
阀杆填料 |
石墨 |
石墨 |
|
11 |
阀座 |
PPL |
PPL |
27 |
填料压盖 |
WCB |
WCB |
12 |
阀座弹簧 |
17-7PH |
17-7PH |
28 |
螺母 |
45 |
45 |
13 |
阀座之承圈 |
20Cr13 |
20Cr13 |
29 |
双头螺柱 |
35CrMoA |
35CrMoA |
14 |
球体 |
0Cr18Ni9 |
0Cr18Ni9 |
30 |
螺钉 |
35CrMoA |
35CrMoA |
15 |
阀盖 |
WCB |
灰铸铁 |
31 |
支架 |
WCB |
WCB |
16 |
垫圈 |
金属夹石墨 |
32 |
键 |
40Cr |
40Cr |
|
卸灰固定球阀图纸

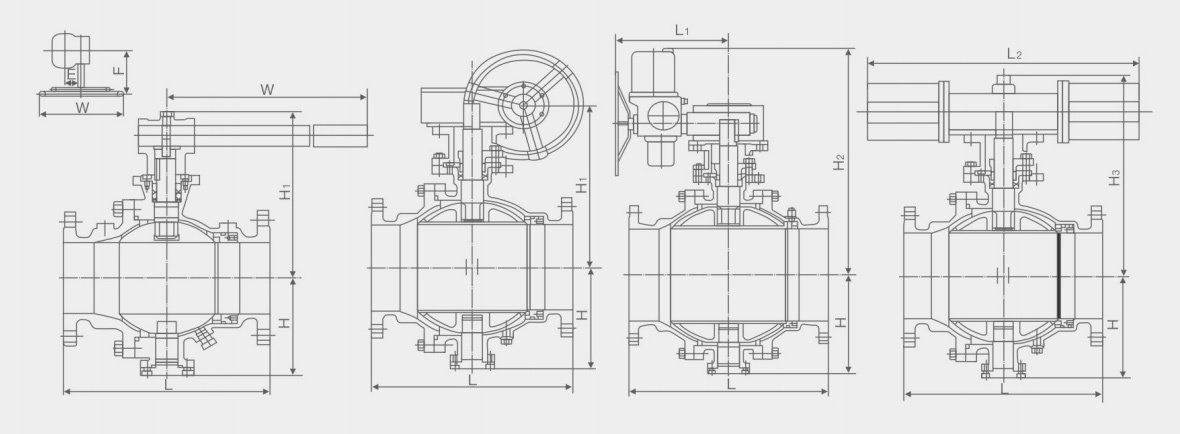

卸灰固定球阀PN0.25~1.6MPa主要外形连接尺寸
DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
系列1L |
203 |
222 |
241 |
305 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
|
系列2L |
- |
- |
- |
- |
- |
- |
500 |
600 |
700 |
800 |
900 |
- |
1000 |
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
|
手动 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
E |
- |
- |
- |
- |
- |
- |
115 |
116 |
171 |
171 |
257 |
257 |
257 |
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
420 |
400 |
420 |
400 |
|
W |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
|
WT(kg) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
576 |
864 |
1280 |
1600 |
|
电动 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
770 |
830 |
- |
940 |
L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
400 |
- |
410 |
|
气动 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1127 |
1127 |
1468 |
1538 |
L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1060 |
1060 |
1360 |
1360 |
|
