PQ侧装式双向密封偏心半球阀
PQ侧装式双向密封偏心半球阀是在吸收消化德国CANAL公司生产的对夹式大流量直通阀(Maxiflub-stellventile)的基础上研制成功的，其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触的密封，双偏心结构在开启时阀芯位于藏球室内，流量截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐近，有效地切除结垢障碍，实现可靠密封。第一个特点它对两相混流易结垢固体析出的混流输送特别有效;第二个特点阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求;第三个特点密封严紧，输送有害气体可达零泄漏;第四个特点是密封副的阀芯留有补偿量，当阀座磨损(阀座硬度低于阀芯)后，关闭时再转动少许，仍能可靠密封，延长使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可使用，避免了现行众多阀门]密封失效整台报废的弊端。因此堆焊不同合金(或组合球)双金属密封副的选配可以用于耐磨、耐腐蚀、耐高温等且又要求严格密封的不同工业领域。
所属分类：
化工行业
咨询热线：
PQ侧装式双向密封偏心半球阀
PQ侧装式双向密封偏心半球阀产品用途
适用于污水处理、纸浆、氧化铝、城市采暖供热、油化工、燃气、料浆、煤粉灰渣等。
产品特点
1、流通面积大，流阻小。这是因为开启后阀芯位于藏球室，流体直通。
2、操作扭矩小，转90度即可启闭完成，操作轻便。
3、密封严紧；双偏心金属硬密封。结构不影响启闭，这是半球阀最显著的。
4、适用寿命长，密封副耐磨，具有补偿量，阀座可调整或更换。
PQ侧装式双向密封偏心半球阀产品执行标准
设计标准 |
结构长度 |
法兰标准 |
试验与检验 |
GB/T 12237-2007 |
GB/T 12221-2005 |
GB-T9113-2000、EN1092 |
GB/T13927-2008、API598 |
技术参数
公称压力PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
常温最大工作压力（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
壳体强度试验压力（MPa） |
0.9 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
气密封试验压力（MPa） |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
高压密封试验压力（MPa） |
0.66 |
1.1 |
1.8 |
2.75 |
4.4 |
7.1 |
渗漏率 |
＜ 0.1*DNmm³/S（符合API 598标准） |
|||||
适用温度（℃） |
软密封：-40℃~+200℃ |
|||||
适用介质 |
天然气、水蒸汽、油品类、酸类、碱类、煤粉、煤灰、废渣、泥浆含颗粒状、含纤维等各类介质 |
|||||
传动形式 |
蜗轮传动、电动传动、气动传动、液动传动 |
|||||
PQ侧装式双向密封偏心半球阀主要零件材质
阀体、压板 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
球体 |
WCB+铬（Cr） |
1Cr18Ni9Ti 表面特殊处理 |
0Cr18Ni12Mo2Ti 表面特殊处理 |
25Cr2Mo1V 表面特殊处理 |
阀杆 |
20Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr12Mo1V |
阀座 |
Q235A+PTFE对焊 |
1Cr18Ni9Ti/PTFE |
0Cr18Ni12Mo2Ti/PTFE |
25Cr12Mo1/PTFE |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
螺栓 |
35 |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |

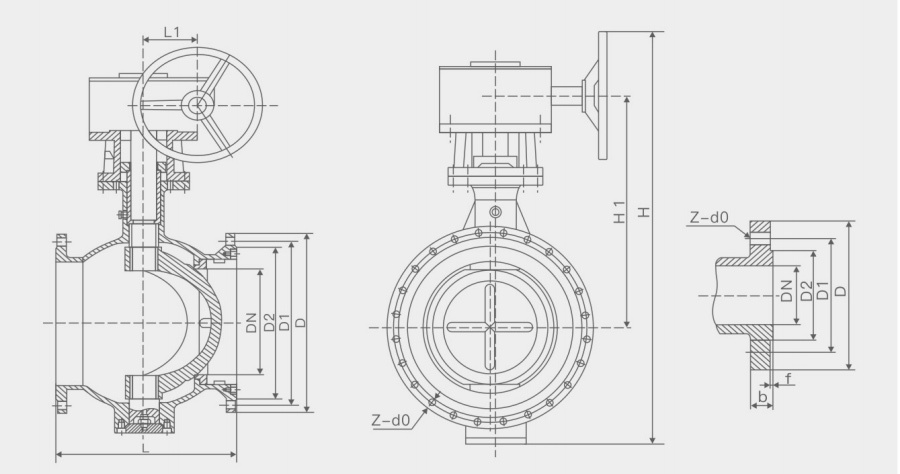

PQ侧装式双向密封偏心半球阀图纸
PQ侧装式双向密封偏心半球阀PN1.0MPa主要外形连接尺寸
DN |
L |
D |
D1 |
D2 |
Z-d0 |
f |
b |
H |
40 |
165 |
150 |
110 |
84 |
4-18 |
2 |
18 |
210 |
50 |
178 |
165 |
125 |
99 |
4-18 |
2 |
20 |
230 |
65 |
190 |
185 |
145 |
118 |
4-18 |
2 |
20 |
245 |
80 |
203 |
200 |
160 |
132 |
8-18 |
2 |
20 |
265 |
100 |
229 |
220 |
180 |
156 |
8-18 |
2 |
22 |
310 |
125 |
254 |
250 |
210 |
184 |
8-18 |
2 |
22 |
350 |
150 |
267 |
285 |
240 |
211 |
8-22 |
2 |
24 |
395 |
200 |
292 |
340 |
295 |
266 |
8-22 |
2 |
24 |
435 |
250 |
330 |
395 |
350 |
319 |
12-22 |
2 |
26 |
480 |
300 |
356 |
445 |
400 |
370 |
12-22 |
2 |
26 |
550 |
350 |
381 |
505 |
460 |
429 |
16-22 |
2 |
26 |
620 |
400 |
430 |
565 |
515 |
480 |
16-26 |
2 |
26 |
670 |
450 |
502 |
615 |
565 |
530 |
20-26 |
2 |
28 |
700 |
500 |
550 |
670 |
620 |
582 |
20-26 |
2 |
28 |
760 |
600 |
660 |
780 |
725 |
682 |
20-30 |
2 |
34 |
850 |
700 |
770 |
895 |
840 |
794 |
24-30 |
5 |
34 |
920 |
800 |
880 |
1015 |
950 |
901 |
24-33 |
5 |
36 |
1100 |
900 |
1000 |
1115 |
1050 |
1001 |
28-33 |
5 |
38 |
1300 |
1000 |
1100 |
1230 |
1160 |
1112 |
28-36 |
5 |
38 |
1600 |
1200 |
1200 |
1455 |
1380 |
1328 |
32-39 |
5 |
44 |
1950 |
