锻钢螺纹-承插焊截止阀
锻钢螺纹/承插焊截止阀产品特点
1、结构紧凑、造型美观、缩径流道。结构特征：B.B或W.B;
2、密封面采用合金钢或硬质合金，密封副材料配对合理，适用寿命长；
3、阀瓣为圆锥形，阀杆设有倒密封，密封性好。阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。填料采用柔性石墨，密封可靠，操作灵活，启闭力矩小；
4、可选用各种配管标准及连接形式（如：承插焊、对焊、螺纹连接）。
锻钢螺纹/承插焊截止阀执行标准
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
JB/T7746 |
JB/T7746 |
JB/T 79、GB/T9113、HG/T20592、EN1092、ASME B16.5 |
GB/T26480GB/T13927、API598 |
GB/T12224JB/T7746 |
主要性能规范
公称压力 |
试验项目 |
强度试验 |
密封试验 |
气密封试验 |
适用温度℃ |
适用介质 |
1.6 |
2.4 |
1.76 |
0.6 |
≤425 |
水、油品、蒸汽、硝酸类 |
|
2.5 |
3.8 |
2.76 |
||||
4.0 |
6.0 |
4.4 |
||||
6.4 |
9.6 |
7.04 |
||||
10.0 |
15.0 |
11.0 |
||||
16.0 |
24.0 |
17.0 |
||||
锻钢螺纹/承插焊截止阀主要零件材质
零件名称 |
零部件材质 |
|
阀体/阀盖 |
A105 |
1Cr18Ni9Ti |
阀瓣/阀座 |
20Cr13 |
1Cr18Ni9Ti |
阀杆 |
20Cr13 |
1Cr18Ni9Ti |
密封圈 |
1Cr13+HF |
1Cr18Ni9Ti+STL |
填料 |
NBR/FPM柔性石墨 |
聚四氟乙烯（PTFE） |
垫片 |
柔性石墨 |
|
螺栓 |
35/35CrMo |
1Cr18Ni9Ti |

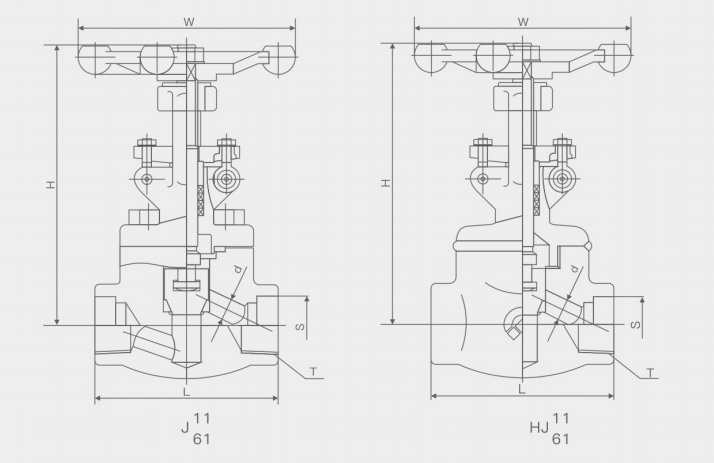

锻钢螺纹承插焊截止阀图纸
应用规范
1、设计制造：ASME/ANSI B16.34; API 602; JB/T7746
2、连接端尺寸:
（1）承插焊端: ASME/ANSI B16.11; JB/T1751
（2）螺纹连接端: ASME/ANSI B1.20.1(NPT) GB/T7306- -87(RC)
3、结构特征:B.B或W.B;OS&Y
4、主体材料: A105;LF2;F5;F11;F22;F304;F316;F304L;F316L
5、阀门检验和试验:API598;GB/T26480;GB/T13927
锻钢螺纹/承插焊截止阀主要外形连接尺寸
DN(mm) |
R.P |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
- |
NPS(in) |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
- |
|
DN(mm) |
F.P |
- |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
NPS(in) |
- |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
d |
R.P |
7 |
10 |
10 |
13 |
19 |
24 |
29 |
36.5 |
- |
F.P |
- |
7 |
10 |
13 |
18 |
24 |
29 |
36.5 |
46.5 |
|
L |
R.P |
79 |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
- |
F.P |
- |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
H(开启) |
R.P |
153 |
153 |
158 |
163 |
193 |
250 |
250 |
291 |
- |
F.P |
- |
153 |
158 |
163 |
193 |
250 |
250 |
291 |
350 |
|
W |
R.P |
100 |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
- |
F.P |
- |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
240 |
|
WT(kg) |
R.P |
1.9 |
1.8 |
1.7 |
2.1 |
3.3 |
7.5 |
7.5 |
11.4 |
- |
F.P |
- |
2.1 |
1.9 |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 |
