氧气专用截止阀
氧气专用截止阀产品特点
该产品除了具有普通阀门的功能外,又有其自身的特点。在制造时采用严格的禁油措施,并且所有零件在安装前均进行严格的脱脂处理。所有通径阀门法兰端均设有导电螺孔,以防静电。阀门外露部位有保护措施,防止尘土和油类污染。该类产品的所用材料分两大类:一类是选用了铸造硅黄铜为阀体、阀盖、阀瓣的用材;另一类是选用了优质不锈钢为阀体、阀盖、阀瓣的用材。
执行标准
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
GB/T 12235 |
GB/T 12221 |
JB/T 79、GB/T9113、HG/T20592、EN1092-1/2、ASME B16.5/B16.47 |
JB/T 9092GB/T13927、API598 |
氧气专用截止阀主要性能规范
公称通径(DN) |
15-400 |
|||
公称压力(MPa) |
1.6 |
2.5 |
4.0 |
|
试验压力(MPa) |
强度 |
2.4 |
3.75 |
6.0 |
密封 |
1.76 |
2.75 |
4.4 |
|
适用温度 |
≤200℃ |
|||
适用介质 |
氧气 |
主要零件材质
零件名称 |
零部件材质 |
阀体/阀盖 |
不锈钢、黄铜 |
阀杆 |
不锈钢、黄铜 |
阀瓣 |
25#密封面尼龙 |
阀杆螺母 |
青铜 |
填料 |
增强聚四氟乙烯成形 |
垫片 |
XB450 |
手轮 |
球墨铸铁 |

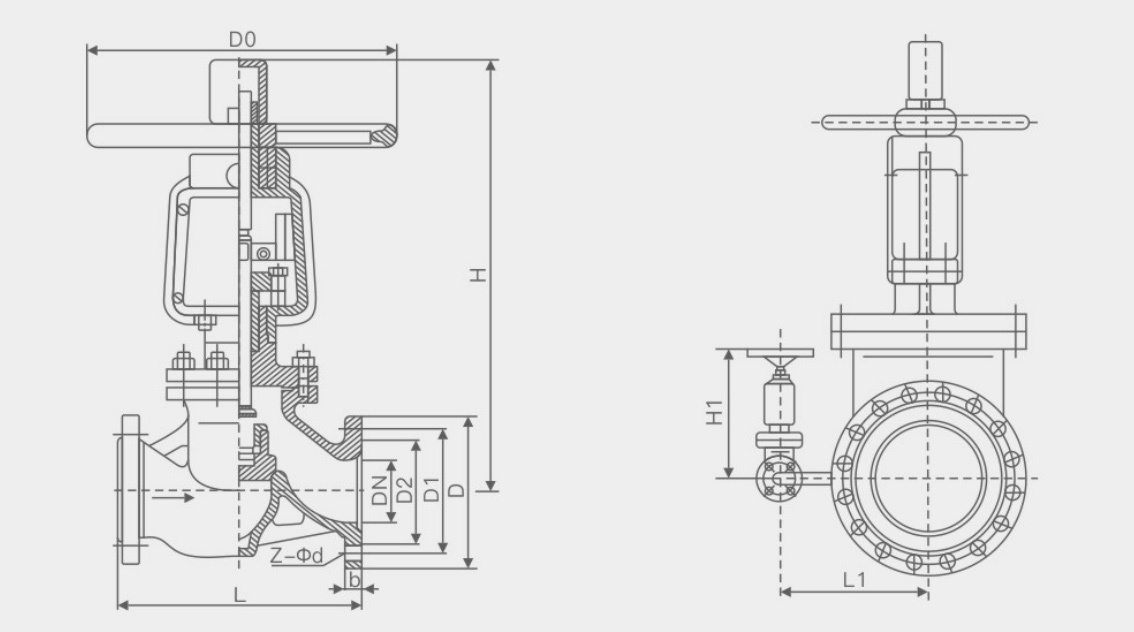

氧气专用截止阀图纸
氧气专用截止阀PN2.5MPa主要外形连接尺寸
DN(mm) |
L |
D |
D1 |
D2 |
b |
Z-φd |
D0 |
H |
H1 |
L1 |
JY41W-25P/PL?? JY41W-25T |
||||||||||
15 |
130 |
95 |
65 |
45 |
16 |
4-φ14 |
100 |
190 |
- |
- |
20 |
150 |
105 |
75 |
55 |
16 |
4-φ14 |
100 |
213 |
- |
- |
25 |
160 |
115 |
85 |
65 |
16 |
4-φ14 |
125 |
236 |
- |
- |
32 |
180 |
135 |
100 |
78 |
18 |
4-φ18 |
180 |
312 |
- |
- |
40 |
200 |
145 |
110 |
85 |
18 |
4-φ18 |
160 |
328 |
- |
- |
50 |
230 |
160 |
125 |
100 |
20 |
4-φ18 |
320 |
450 |
- |
- |
65 |
290 |
180 |
145 |
120 |
22 |
8-φ18 |
360 |
530 |
- |
- |
80 |
310 |
195 |
160 |
135 |
22 |
8-φ18 |
400 |
560 |
- |
- |
100 |
350 |
230 |
190 |
160 |
24 |
8-φ23 |
450 |
618 |
- |
- |
125 |
400 |
270 |
220 |
188 |
28 |
8-φ25 |
450 |
675 |
- |
- |
150 |
480 |
300 |
250 |
218 |
300 |
8-φ25 |
560 |
743 |
- |
- |
200 |
600 |
360 |
310 |
278 |
34 |
12-φ25 |
640 |
850 |
- |
- |
250 |
650 |
425 |
370 |
332 |
36 |
12-φ30 |
720 |
975 |
340 |
380 |
300 |
750 |
485 |
430 |
390 |
40 |
16-φ30 |
800 |
1115 |
340 |
415 |
400 |
950 |
610 |
550 |
505 |
48 |
16-φ34 |
900 |
1380 |
340 |
465 |
氧气专用截止阀PN4.0MPa主要外形连接尺寸
DN(mm) |
L |
D |
D1 |
D2 |
b |
Z-φd |
D0 |
H |
H1 |
L1 |
JY41W-40P/PL JY41W-40T |
||||||||||
15 |
130 |
95 |
65 |
45 |
40 |
4-φ14 |
100 |
202 |
- |
- |
20 |
150 |
105 |
75 |
55 |
51 |
4-φ14 |
100 |
225 |
- |
- |
25 |
160 |
115 |
85 |
65 |
58 |
4-φ14 |
125 |
236 |
- |
- |
32 |
180 |
135 |
100 |
78 |
66 |
4-φ18 |
180 |
312 |
- |
- |
40 |
200 |
145 |
110 |
85 |
76 |
4-φ18 |
160 |
328 |
- |
- |
50 |
230 |
160 |
125 |
100 |
88 |
4-φ18 |
320 |
450 |
- |
- |
65 |
290 |
180 |
145 |
120 |
110 |
8-φ18 |
360 |
530 |
- |
- |
80 |
310 |
195 |
160 |
135 |
121 |
8-φ18 |
400 |
560 |
- |
- |
100 |
350 |
230 |
190 |
160 |
150 |
8-φ23 |
450 |
618 |
- |
- |
125 |
400 |
270 |
220 |
188 |
176 |
8-φ25 |
450 |
675 |
- |
- |
150 |
480 |
300 |
250 |
218 |
204 |
8-φ25 |
560 |
743 |
- |
- |
200 |
600 |
375 |
320 |
282 |
160 |
12-φ30 |
640 |
850 |
- |
- |
250 |
650 |
445 |
385 |
345 |
313 |
12-34 |
720 |
975 |
340 |
380 |
300 |
750 |
510 |
450 |
408 |
364 |
16-34 |
800 |
1115 |
340 |
415 |
400 |
