升降式止回阀

升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣，依靠阀瓣自重和流体压差实现自动阻止流体介质倒流的阀门，又称逆止阀、单向阀、逆流阀和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压得辅助系统提供补给的管路上。

所属分类：

化工行业

图片名称

咨询热线：

022-25282562

联系我们

升降式止回阀

产品特点

  1. 产品结构合理，密封可靠，性能优良，造型美观。
  2. 产品可根据不同的工况选择软质密封或者硬质密封，密封面堆焊Co基硬质合金，耐磨，耐蚀抗擦伤性能更好，使用寿命长。
  3. 开启压力小，阀瓣在很小的压差下就能完全打开。
  4. 内装式的销轴结构，减小外泄漏点，使用可靠。
  5. 中腔采用自紧式密封结构，密封性能随压力升高而增强，保证了密封性能。
  6. 零件材质及法律，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

性能规范

公称压力PN(MPa)

1.6

2.5

4.0

试验压力(MPa)

壳体硬度试验

2.4

3.75

6.0

密封试验(液)

1.76

2.75

4.4

密封试验(气)

0.5~0.7

适用介质

水、蒸汽、油品

硝酸类

油

适用温度℃

≤425

≤100

≤550

主要零部件材料

序号

零件名称

材质

ASTM

GB

1

阀体

WCB, WC1,WC6,WC9,C5 CF8,CF8M,CF8C,CF3,CF3M

WCB,WC1,WC6,WC9,C5 CF8,CF8M,CF8C,CF3,CF3M

2

阀瓣

WCB,WC1,WC6,WC9,C5 CF8,CF8M,CF8C,CF3,CF3M

WCB,WC1,WC6,WC9,C5 CF8,CF8M,CF8C,CF3,CF3M

3

双头螺柱

A193-B7,A320-B8,A193-B8M

35CrMoA,25Cr2MoV,0CM8Ni9,0Cr17Ni12Mo2

4

六角螺母

A194-2H,A194-8,A194-8M

45,35CrMoA,25Cr2MoV, 0Cr18Ni9,0Cr17Ni12Mo2

5

垫片

柔性石墨+不锈钢

柔性石墨+不锈钢

6

阀盖

A105,F11,F22,F5,F9 F304, F316, F321, F304L, F316L

25,1Cr18Ni9Ni,0Cr18Ni12Mo2Ti 20Cr1Mo1V,25Cr2MoV

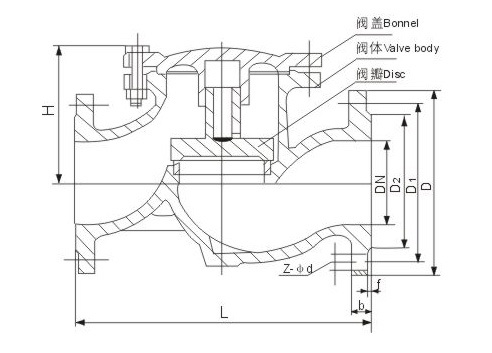

主要零部件材料

PN(MPa)

DN(mm)

L

H

D

D1

D2

D6

b

f

f2

Z-φd

1.6

15

130

77

95

65

45

-

14

2

-

4-14

20

150

77

105

75

55

-

14

2

-

4-14

25

160

80

115

85

65

-

16

2

-

4-14

32

180

85

135

100

78

-

16

2

-

4-18

40

200

95

145

110

85

-

16

3

-

4-18

50

230

105

160

125

100

-

16

3

-

4-18

65

290

120

180

145

120

-

18

3

-

4-18

80

310

130

195

160

135

-

20

3

-

8-18

100

350

140

215

180

155

-

20

3

-

8-18

125

400

155

245

210

185

-

22

3

-

8-18

150

480

180

280

240

210

-

24

3

-

8-23

200

600

245

335

295

265

-

26

3

-

12-23

2.5

15

130

100

95

65

45

-

16

2

-

4-14

20

150

105

105

75

55

-

16

2

-

4-14

25

160

120

115

85

65

-

16

2

-

4-14

32

180

130

135

100

78

-

18

2

-

4-18

40

200

135

145

110

85

-

18

3

-

4-18

50

230

149

160

125

100

-

20

3

-

4-18

80

310

169

195

160

135

-

22

3

-

8-18

100

350

194

230

190

160

-

24

3

-

8-23

150

480

255

300

250

218

-

30

3

-

8-25

200

600

305

360

310

278

-

34

3

-

12-25

4.0

15

130

100

95

65

45

40

16

2

4

4-14

20

150

105

105

75

55

51

16

2

4

4-14

25

160

120

115

85

65

58

16

2

4

4-14

32

180

130

135

100

78

66

18

2

4

4-18

40

200

135

145

110

85

76

18

3

4

4-18

50

230

149

160

125

100

88

20

3

4

4-18

80

310

169

195

160

135

121

22

3

4

8-18

100

350

194

230
