动态平衡智能阀
主要技术参数
公称通径：DN32~DN300
公称压力：PN1.6MPa
连接方式：法兰连接
介质温度：-20~150℃
适用介质：蒸汽、水、导热油、浓度≤50%乙二醇溶液
泄? 漏? 率：0-0.02%Kvs
流量特性：等百分比流量特性
主要零件材料
阀体：球墨铸铁EN-GJS-400-18(GGG40)
阀杆：不锈钢（304）
阀芯：不锈钢（304）
密封圈：四氟乙烯（PTFE）+ 碳纤维
流量特性
口径 |
KV值m3/h |
行程长度（mm） |
DN32 |
10 |
20 |
DN40 |
12 |
|
DN50 |
31 |
|
DN65 |
49 |
|
DN80 |
78 |
|
DN100 |
124 |
20/40 |
DN125 |
200 |
40 |
DN150 |
300 |
|
DN200 |
450 |
|
DN250 |
630 |
|
DN300 |
1200 |
40/100 |
主要性能参数
项目 |
参数 |
项目 |
参数 |
口径 |
DN32-DN200 |
驱动电源 |
24V/220V |
额定压力 |
1.6MPa |
工作环境温度 |
-20℃~80℃ |
适用介质 |
水/蒸汽 |
开度精度 |
1% |
适用温度 |
-20~150℃ |
压力/压差/温度控制精度 |
0.5% |
主要材质 |
阀体：球墨铸铁/阀芯阀杆：304不锈钢 |
流量控制精度 |
3% |
执行器类型 |
智能直行程 |
通讯方式 |
Modbus485/0-10V/GPRS |
执行器防护等级 |
IP65 |
显示功能 |
开度、压力、压差、温度、温差、流量 |
执行器输入/输出信号 |
0-10V/4-20mA |
控制功能 |
开度控制、压力控制、压差控制、温度控制、温差控制、流量控制 |
执行器主要材质 |
压铸铝 |

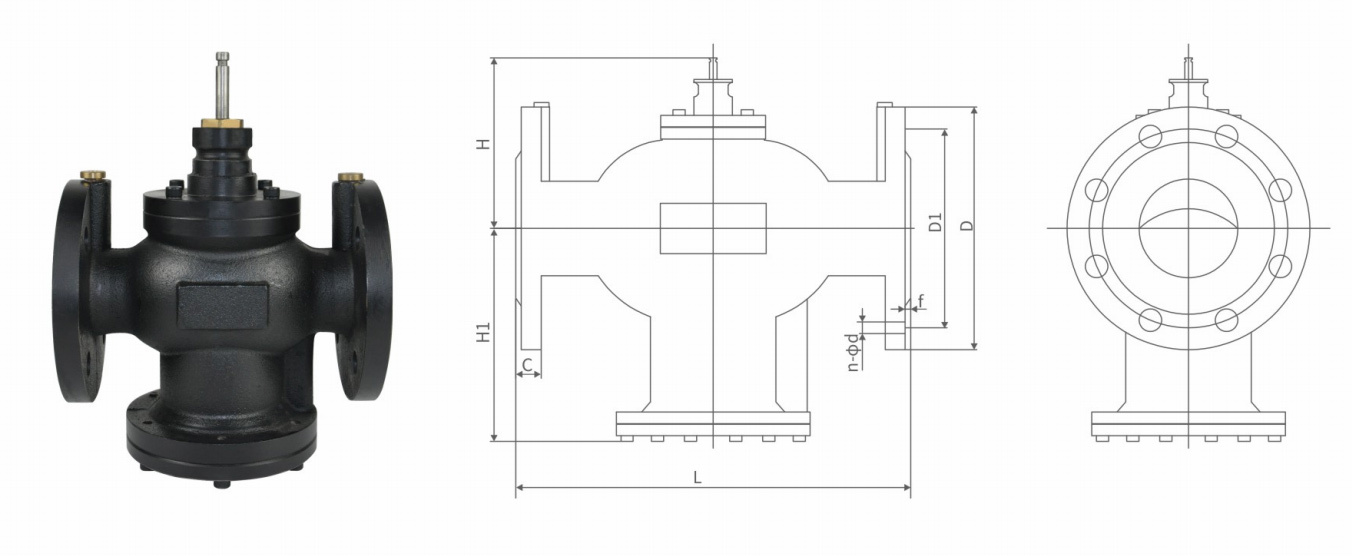

动态平衡智能阀门图纸
主要尺寸表
口径 |
L |
D |
D1 |
n-φd |
f |
c |
H |
H1 |
DN32 |
180 |
140 |
100 |
4-18 |
3 |
18 |
165 |
110 |
DN40 |
200 |
150 |
110 |
4-18 |
3 |
18 |
165 |
115 |
DN50 |
230 |
165 |
125 |
4-18 |
3 |
20 |
190 |
125 |
DN65 |
290 |
185 |
145 |
8-18 |
3 |
20 |
209 |
142 |
DN80 |
310 |
200 |
160 |
8-18 |
3 |
20 |
209 |
154 |
DN100 |
350 |
220 |
180 |
8-18 |
3 |
22 |
229 |
182 |
DN125 |
400 |
125 |
210 |
8-18 |
3 |
22 |
268 |
220 |
DN150 |
480 |
285 |
240 |
8-22 |
3 |
24 |
292 |
245 |
DN200 |
600 |
340 |
295 |
12-22 |
3 |
24 |
301 |
318 |
产品优势
1、铁磨覆砂铸造工艺,与传统工艺相比,壁厚均匀、无气孔、材质密度高、外观更加精致。
2、不锈钢阀座铸造一次成型，加工不变形，长时间高温使用后不存在阀座与阀体间泄露的问题。
3、阀杆密封使用V型圈，预热时密封更加紧实,并采用快捷式密封组件设计,使得在特殊情况下密封件更换变得相当方便。
4、阀杆生产加工后二次处理可达到镜面效果,保证使用寿命和密封性。
5、密封圈采用PTFE材质并加入碳纤维,使其具有更好的耐磨、耐温和耐腐蚀性。6、漆面使用喷涂流水线及烘干设备使用树脂材料,附着力强、防腐效果好,阀体光泽度得到明显提升。
7、优异的调节性能,实现等比例积分调节线性。
8、准确的控制精度,阀门控制误差在5%以内。
9、在线实现功能切换,智能功能程序都写入电装的程序中,在完成功能切换后将不同的传感器接入电装即可。
