铸铁法兰式止回阀
铸铁法兰式止回阀执行标准
型号 |
H41T-16/16Q |
H41W-16/16Q |
公称压力（PN） |
16 |
16 |
密封试验（MPa） |
1.76 |
1.76 |
壳体试验（MPa） |
2.4 |
2.4 |
适用温度（℃） |
200 |
100 |
适用介质 |
水/蒸汽 |
油品 |
铸铁法兰式止回阀主要零件材质
零件名称 |
材料 |
|
H41T-16/16Q |
H41W-16/16Q |
|
阀体/阀盖 |
铸铁 |
铸铁 |
阀瓣 |
铸铁 |
铸铁 |
密封圈 |
铜合金 |
- |

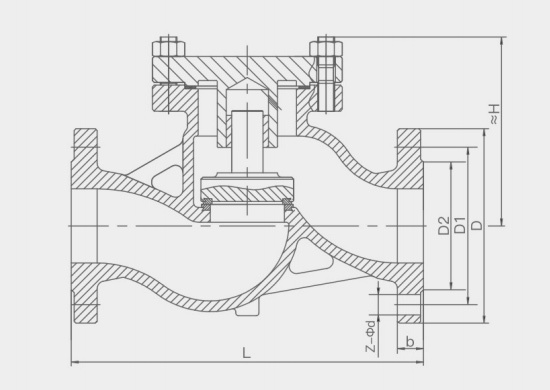

铸铁法兰式止回阀图纸
铸铁法兰式止回阀主要外形连接尺寸
DN |
L |
D |
D1 |
D2 |
Z-φd |
≈H |
15 |
130 |
95 |
65 |
46 |
4-14 |
65 |
20 |
150 |
105 |
75 |
56 |
4-14 |
70 |
25 |
160 |
115 |
85 |
65 |
4-14 |
75 |
32 |
180 |
140 |
100 |
76 |
4-19 |
84 |
40 |
200 |
150 |
110 |
84 |
4-19 |
95 |
50 |
230 |
165 |
125 |
99 |
4-19 |
109 |
65 |
290 |
185 |
145 |
118 |
4-19 |
129 |
80 |
310 |
200 |
160 |
132 |
8-19 |
153 |
100 |
350 |
220 |
180 |
156 |
8-19 |
170 |
125 |
400 |
250 |
210 |
184 |
8-19 |
200 |
150 |
480 |
285 |
240 |
211 |
8-23 |
240 |
200 |
600 |
340 |
295 |
266 |
12-23 |
287 |
