JM7-644X 快开排泥阀
JM744X、JM644X隔膜式液压、气动快开排泥阀是一-种由液压源或气动源作执行 机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。该阀将隔膜代替活塞,无运动摩擦,更适用于泥浆等颗粒介质,大大提高了阀广的使用寿命。
所属分类:
给排水系统
消防系统
水资源利用
水利工程系统
海水淡化
市政建筑

咨询热线:
JM7-644X 快开排泥阀
技术参数
公称压力:0.6MPa、1.0MPa
公称通径:100~400mm
最低驱动压力:0.15MPa
适用介质:水、污水
驱动介质:清水、气
适用温度:0~80℃
法兰标准:GB/T 17241.6、GB/T 9113、EN1092
试验标准:GB/T 13927、API598

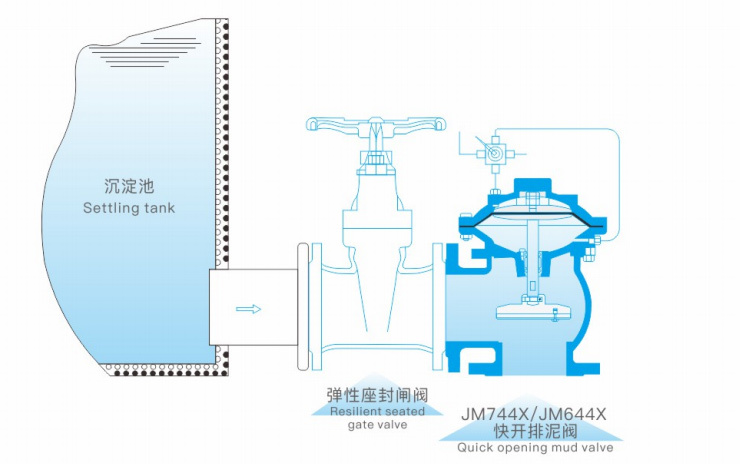

JM7/644X 快开排泥阀安装示意图
主要零件材质
零件名称 |
阀体、阀盖 |
膜片压板、阀盘 |
阀杆 |
膜片 |
材料 |
铸铁、球铁、碳钢 |
球铁、青铜 |
不锈钢 |
尼龙强化橡胶 |
主要外形连接尺寸
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
160 |
190 |
225 |
260 |
280 |
315 |
340 |
L1 |
120 |
150 |
190 |
220 |
260 |
300 |
340 |
H |
370 |
440 |
530 |
615 |
785 |
880 |
970 |
