100X遥控浮球阀
遥控浮球阀是靠旋转阀来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
遥控浮球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门，本类阀门在管道中一般应当水平安装。
所属分类：
给排水系统
消防系统
水资源利用
水利工程系统
海水淡化
市政建筑
咨询热线：
100X遥控浮球阀
产品特点：
1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
遥控浮球阀能有效的控制水塔或水箱液面，适合时切断或打开阀芯输入水流或阻止水流外泄，液位控制准确，水位不受压力波动干扰，开闭紧密不漏水，浮球灵活，维护保养简单。适用于高层建筑中的水箱，水池，水塔的自动供水系统。

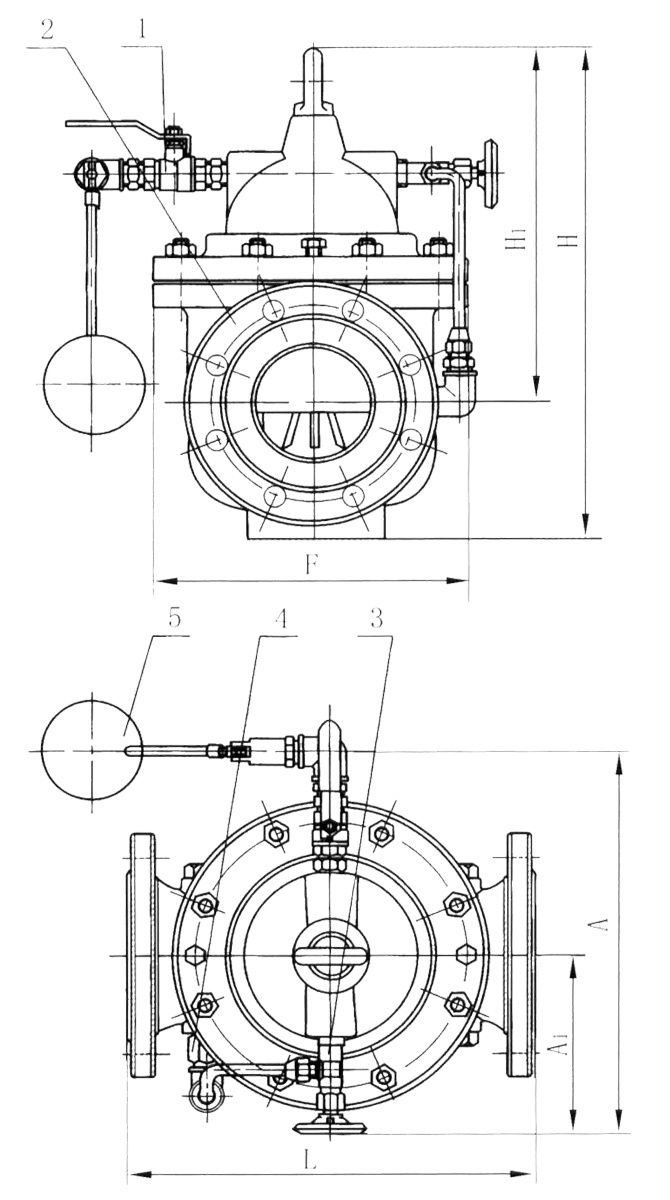

设计图纸
产品参数
公称压力PN(Mpa） |
1.0 |
1.6 |
2.5 |
|
公称通径DN(mm） |
20～800 |
20～800 |
20～800 |
|
试验压力 (Mpa） |
壳体 |
1.5 |
2.4 |
3.75 |
密封 |
1.1 |
1.76 |
2.75 |
|
法兰连接标准 |
GB/T 17241.6-1998 |
GB9113.4-88 |
||
适用温度℃ |
0～+80 |
|||
最低动作压力(Mpa） |
P1≥0.07 |
|||
适用介质 |
水、清水 |
|||
主要参数
DN |
L |
A |
A1 |
H |
H1 |
F |
20 |
180 |
262 |
130 |
212 |
179 |
116 |
25 |
180 |
262 |
130 |
212 |
179 |
116 |
32 |
180 |
262 |
130 |
212 |
179 |
116 |
40 |
240 |
280 |
139 |
265 |
210 |
170 |
50 |
240 |
280 |
139 |
265 |
210 |
170 |
65 |
250 |
284 |
141 |
310 |
215 |
180 |
80 |
285 |
292 |
145 |
350 |
245 |
210 |
100 |
360 |
330 |
164 |
460 |
305 |
275 |
125 |
400 |
340 |
169 |
520 |
365 |
310 |
150 |
455 |
350 |
174 |
570 |
415 |
355 |
200 |
585 |
392 |
195 |
695 |
510 |
460 |
250 |
650 |
442 |
220 |
780 |
560 |
500 |
300 |
800 |
472 |
235 |
905 |
658 |
580 |
350 |
860 |
532 |
265 |
1025 |
696 |
640 |
400 |
960 |
582 |
290 |
1080 |
735 |
715 |
450 |
1075 |
632 |
320 |
1030 |
610 |
780 |
500 |
1075 |
682 |
350 |
1135 |
665 |
830 |
600 |
1230 |
762 |
390 |
1270 |
725 |
920 |
700 |
1650 |
832 |
420 |
1460 |
865 |
980 |
800 |
1750 |
932 |
470 |
1640 |
975 |
1050 |
