微阻缓闭蝶式止回阀
微阻缓闭碟式止回阀可用在清水、污水、海水等介质的供排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的安全使用。
所属分类：
给排水系统
消防系统
水资源利用
水利工程系统
供热系统
市政建筑
咨询热线：
微阻缓闭蝶式止回阀
产品特点
1、结构新颖，体积小，重量轻，全国首创。
2、密封可靠，启闭平稳，耐磨损，使用寿命长。
3、油压缓闭，不受介质影响，应用范围广。
4、比升降式、旋启示等止回阀流阻小，有较好的节能效果。
性能规范
公称压力PN（MPa） |
1.0 |
1.6 |
2.5 |
强度压力试验（MPa） |
1.5 |
2.4 |
3.75 |
密封压力（MPs） |
1.1 |
1.76 |
2.75 |
适用温度℃ |
≤80 |
||
适用介质 |
清水、污水、海水 |
||
缓闭时间 |
≤60S |
||
主要零部件材料
零件名称 |
阀体 |
阀瓣 |
阀杆、油缸、活塞 |
弹簧 |
阀座 |
材料 |
铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁晴橡胶 |

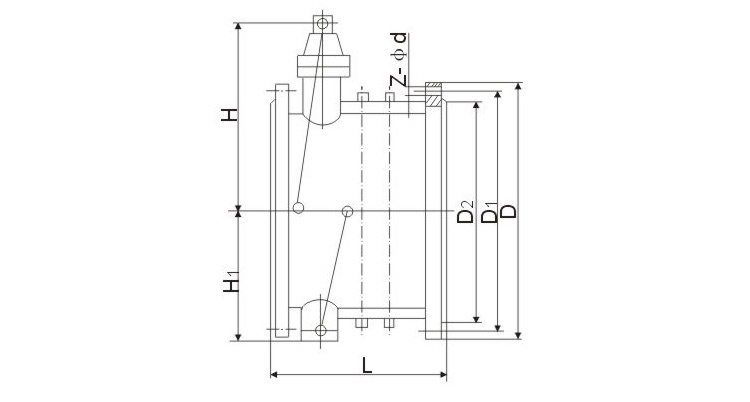

设计图纸
主要尺寸表
DN(mm) |
L |
H |
H1 |
40 |
140 |
200 |
88 |
50 |
150 |
215 |
98 |
65 |
170 |
225 |
108 |
80 |
180 |
235 |
118 |
100 |
190 |
280 |
130 |
125 |
200 |
290 |
148 |
150 |
210 |
310 |
172 |
200 |
230 |
350 |
210 |
250 |
250 |
415 |
240 |
300 |
270 |
450 |
264 |
350 |
290 |
480 |
297 |
400 |
310 |
550 |
324 |
450 |
330 |
585 |
351 |
500 |
350 |
640 |
379 |
600 |
390 |
720 |
434 |
700 |
430 |
780 |
491 |
800 |
470 |
840 |
549 |
900 |
510 |
990 |
600 |
1000 |
550 |
1050 |
655 |
1200 |
630 |
1210 |
770 |
