篮式过滤器

蓝式过滤器是工业生产中不可缺少的管道附件。蓝式过滤器一般安装在管道上，能过滤流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品。当蓝式过滤器需要清洗时应打开上盖取出滤网，滤网清洗后重新装入即可。因此，蓝式过滤器使用维护极为方便。在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。

所属分类：

化工行业

给排水系统

消防系统

水资源利用

水利工程系统

供热系统

海水淡化

市政建筑

咨询热线：

022-25282562

联系我们

篮式过滤器

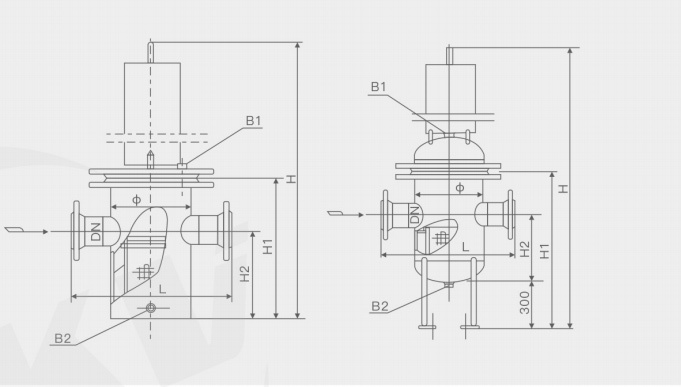

篮式过滤器设计图纸

篮式过滤器主要外形连接尺寸单位：mm

DN	L	H	H1	H2	φ	B1排放口			有效过滤面积（㎡）	WT(Kg)
DN	L	H	H1	H2	φ	I	II	III	有效过滤面积（㎡）	WT(Kg)
25	220	480	160	260	76	R1/2"	DN20平面	DN20凸面	0.003619	13.8
32	220	495	160	270	76				0.003619	16.5
40	280	550	180	300	114				0.005718	19
50	280	550	180	300	114				0.005718	23
65	330	650	220	350	140				0.009613	39
80	340	740	260	400	168				0.001539	52
100	420	880	310	470	219	R3/4"			0.02464	82
150	500	1175	430	620	273				0.04866	208
200	560	1540	530	780	325				0.07858	245
250	660	1890	640	930	426				0.12065	280
300	750	2130	840	1200	478				0.16537	390

篮式过滤器主要外形连接尺寸单位：mm

DN	L	H	H1	H2	φ	B1排放口			有效过滤面积（㎡）	WT(Kg)
DN	L	H	H1	H2	φ	I	II	III	有效过滤面积（㎡）	WT(Kg)
200	560	1875	540	230	325	R3/4"	DN20平面	DN20凸面	0.07858	303
250	660	2170	650	270	426				0.12065	439
300	750	2690	860	320	480				0.16537	576
350	800	3085	1010	370	500	R1"			0.2225	833
400	840	3445	1150	400	550				0.2916	839
450	960	3810	1310	440	600				0.3642	978
500	1080	4145	1440	470	700				0.4587	1444
